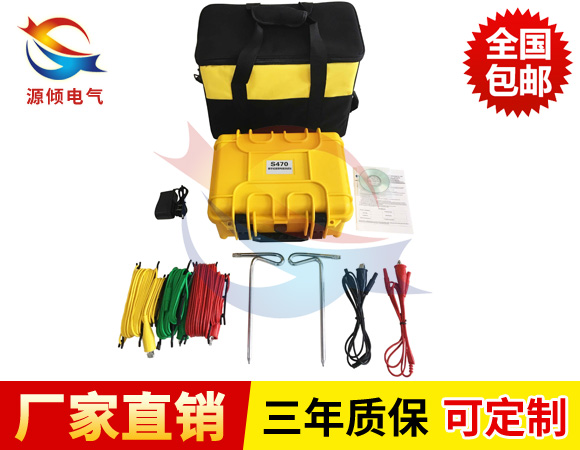

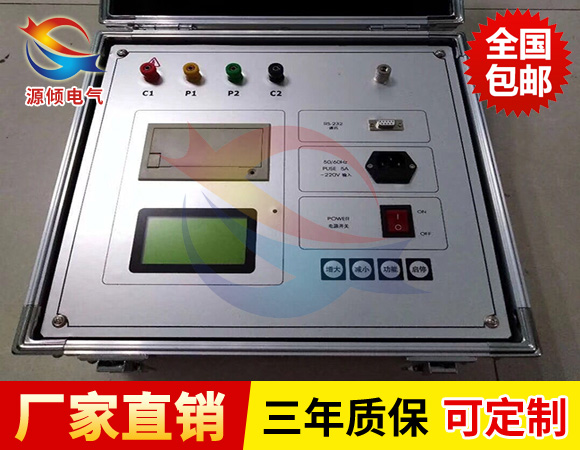

數字接地電阻表是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響Z小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

數字接地電阻表性能特點

適于測量各種接地裝置的接地電阻和地電壓，還可以測量土壤電阻率及低阻導體的電阻值。

采用同步檢測等先進技術，抗干擾能力強，測量穩定可靠。

采用數字微處理器，示值準確精度高。

點陣液晶屏顯示，白底黑字，帶有背光及讀數鎖定功能。

有二種工作模式，短定時10秒鐘和長定時5分鐘，定時時間到后自動鎖定讀數、停止測試，并伴有聲光提示。

儀內置12.6V/5.5Ah大容量鋰電池供電，可連續工作約15小時。

電池符號顯示電量，并具備電池欠壓報警功能。

被測接地極開路或電流極輔助接地電阻大于各量程上限值時，有明確的指示符指示。

帶有萬年歷，可顯示實時時間、環境溫度；

可存儲220組數據，關機不丟失數據；帶有微型打印機，可打印測試數據。

帶有RS232接口，經RS232/USB轉接線與計算機實行通信導出數據方便查閱；

全中文液晶菜單，界面友好，操作簡單直觀；

具有防震、防塵、防潮結構，適應惡劣工作環境

承試設備接地電阻測試儀技術指標

1、使用條件

   環境溫度：0℃～+45℃

   相對濕度：≤85%RH

2、測量范圍及恒流值（有效值）

   電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)

   電壓：AC  0～20V

3、測量精度及分辨率

   精度：0～0.2Ω≤±3%±1d

        0.2Ω～200Ω≤±1.5%±1d

        1～20V≤±3%±1d

分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

  ·允許輔助接地電阻RC（C1與C2之間）

     0～2Ω，2～20Ω  ≤1KΩ

     20～200Ω       ≤2KΩ

     RP（P1與P2之間）<40KΩ  誤差≤±5%

  ·允許地電壓（工頻有效值）≤5V 誤差≤±5%

5、電源及功耗

   Z大功率損耗≤2W

   直流：8×1.5V(AA，R6)電池

   交流：220V/50Hz

6．體積與重量

   體積：220mm×200mm×105mm

   重量：≤1.4kg

使用注意事項

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。

11、接地電阻測試儀應保存在室內保持其環境溫度0℃～40℃，相對濕度不超過80﹪，且在空氣中不能含有足以引起腐蝕的有害物質。

12、接地電阻測試儀在使用、搬運、存放時應避免強烈震動。
