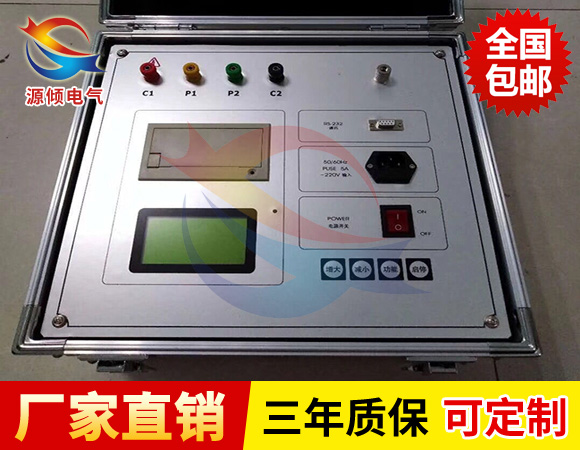

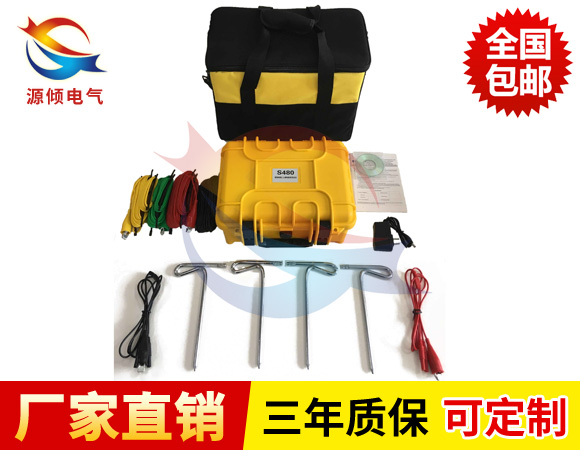

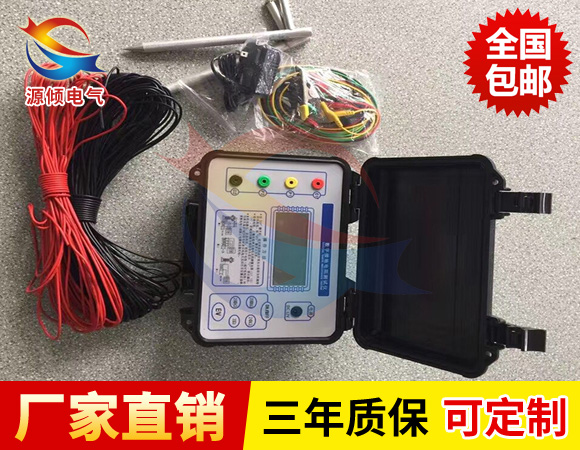

便攜式接地電阻測試儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；接地電阻測試儀還可測量土壤電阻率及地電壓。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω

便攜式接地電阻測試儀性能特點

 1、除測試接地電阻外，還可測試低壓電阻值，土壤電阻率以及交流地電壓。

 2、采用鎖相環同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力極強。

 3、摒棄了傳統的人工手搖發電方式，不須人力作功。

 4、不需人工調節平衡，一目了然的面板觸膜鍵操作，LCD數字顯示使得測量十分方便和訊速，消除了指針式儀表的視覺誤差。

 5、允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。

 6、應用了DC/AC變換技術，集三端鈕，四端鈕測量方式為一體，使用電源可以交、直流兩用。

技術指標

1. 使用條件

   環境溫度：0℃~+45℃

   相對濕度：≤85%RH

2. 測量范圍及恒流值（有效值）

   電阻：0~2Ω（10mA），2~20Ω(10mA)，20~200Ω(1mA)

   電壓：AC  0~20V

3. 測量精度及分辨率

1) 精度：0~0.2Ω≤±3%±2d；0.2Ω~200Ω≤±1.5%±1d；1~20V≤±3%±1d

2) 分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V

4. 地電壓引起的測量誤差

1) 允許地電壓≤5V（工頻有效值） 誤差≤±5%

5. 電源及功耗

1) Z大功率損耗:≤2W

2) 電源：6.8V~9V（7節5#可充電電池組），外接220V交流電源進行充電。

3) 體積：220mm×200mm×105mm

4) 重量：≤1.4kg

注意事項：

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。
