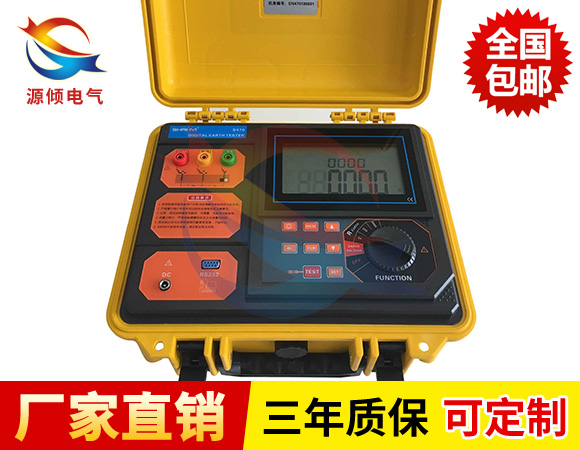

手搖兆歐表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω

接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；接地電阻測試儀還可測量土壤電阻率及地電壓。

 遵循的技術標準
《電力設備預防性試驗規程》             DL/T596-1996

全新接地電阻測試儀產品特征

1、接地電阻測試儀結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力
2、采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量
3、允許輔助接地電阻在0～1.8KΩ(RC)，0～40KΩ(RP)之間變化，不致于影響測量結果
4、接地電阻測試儀不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣

注意事項：

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。
