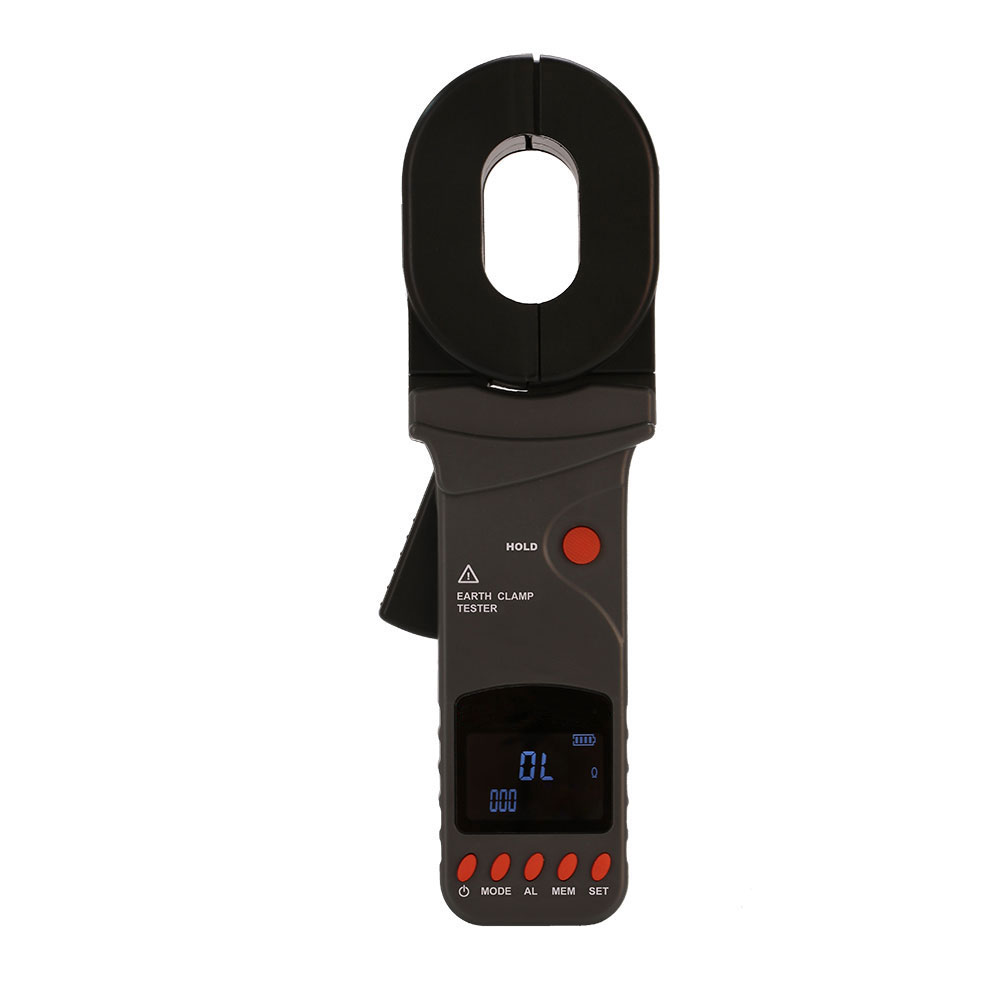

鉗式接地電阻測試儀是根據國家標準要求生產的通用型安全參數測試儀器，可廣泛用于電力開關的接地電阻測試和電線電纜、電工器材等電器產品的安全測試。是這類電子產品生產廠家必不可少的測試儀器。

工作原理

     工作原理為由機內的DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大， 再經過檢波送入表頭顯示。借助倍率開關可得到三個不同的量限： 0-2Ω、0-20Ω、0-200Ω、0-2000Ω。

優質接地電阻測試儀產品優勢

1、本接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等設備外殼與其電源接地之間的電阻值
  2、本接地電阻測試儀具有二檔測試電流(R＜200mΩ( AC25A)或200mΩ＜R＜600mΩ(AC10A))，測試時間設定(1～99S)
  3、當被測值超過設定值時，具有聲光 報警功能，并有過電流(AC>30A)保護功能，本儀器采用除法器的原理進行測量，測試電流的波動不會對測量精度造成影響
  4、本儀器具有測量準確，操作方便，體積小
  5、本接地電阻測試儀使用數字顯示，讀數方便直觀，可靠性極高，本機具有斷線報警功能(即開路報警)

注意事項

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。
2、被測地極附近不能有雜散電流和已極化的土壤。
3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。
4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。
5、連接線應使用絕緣良好的導線，以免有漏電現象。
6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。
7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。
8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。
9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。
10、隨時檢查儀表的準確性。

11、接地電阻測試儀應保存在室內保持其環境溫度0℃～40℃，相對濕度不超過80﹪，且在空氣中不能含有足以引起腐蝕的有害物質。
12、測試儀在使用、搬運、存放時應避免強烈震動。
