BY-2571接地電阻測試儀適用于測量各種電機、電器、儀器儀表、家用電器等設備的保護接地端和可觸及的金屬殼體之間的電阻值。它具有測量準確，操作方便等優點。符合 GB4706.1《家用和類似用途電器的安全通用要求》和GB9706.1《醫用電氣設備安全通用要求》等國家標準中相關條款的試驗要求所需的測試設備

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω
高性能接地電阻測試儀性能特點

 1、除測試接地電阻外，還可測試低壓電阻值，土壤電阻率以及交流地電壓。

 2、采用鎖相環同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力極強。

 3、摒棄了傳統的人工手搖發電方式，不須人力作功。

 4、不需人工調節平衡，一目了然的面板觸膜鍵操作，LCD數字顯示使得測量十分方便和訊速，消除了指針式儀表的視覺誤差。

 5、允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。

 6、應用了DC/AC變換技術，集三端鈕，四端鈕測量方式為一體，使用電源可以交、直流兩用。

注意事項

1、接地電阻測試儀的使用方法要求，必須是二人操作。

2、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。

3、在測量時被測接地極應與設備斷開

4、測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。

5、被測量電阻與輔助接地極三點所成直線不得與金屬管道或鄰近的架空線路平行。

6、測量地電阻時反復在不同的方向測量3~4次，取其平均值。

7、接地電阻測試儀不允許做開路試驗

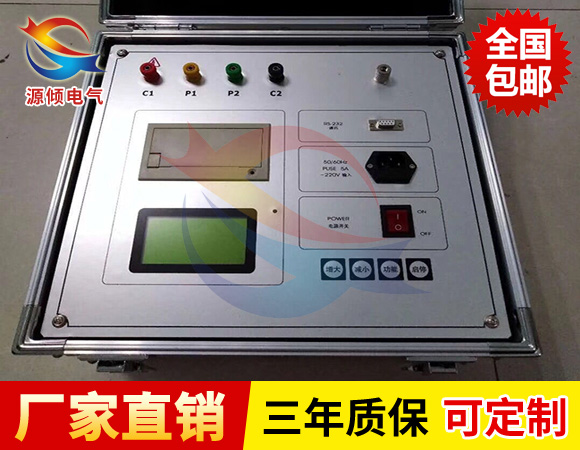

8、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用導線連在接地體上，C2在外側P2在內側。

9、接地電阻測試儀為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。

10、當表頭左上角顯示"←"時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
