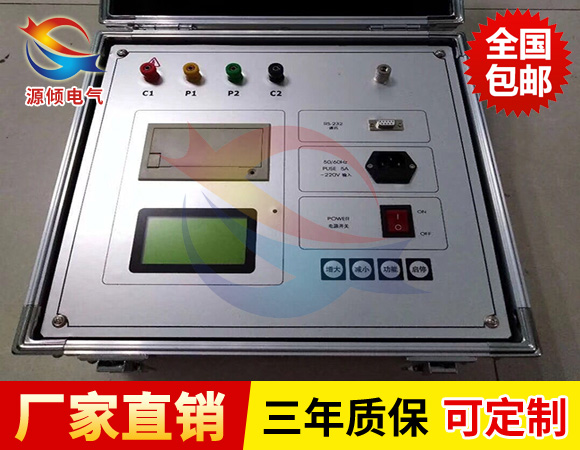

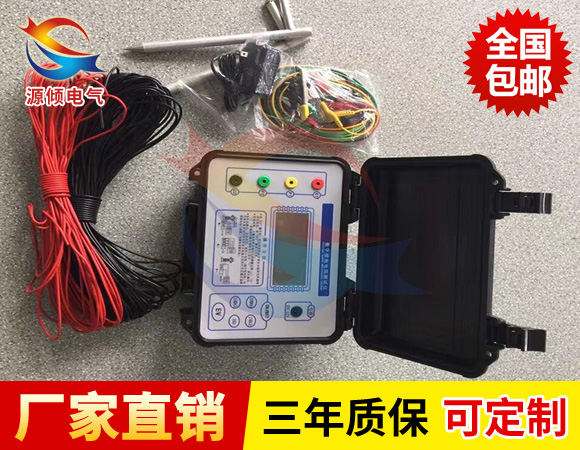

便攜式接地電阻表適用于電力、郵電、鐵路、石油、化工、通信 、礦山等部門測量各種裝置的接地電阻及測量低電阻的導體阻值;數字接地電阻測試儀還可測量土壤電阻率及地電壓

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流,經過輔助接地極C和被測物E組成回路,被測物上產生交流壓降,經輔助接地極P送入交流放大器放大,在經過檢波送入表頭顯示。借助被率開關，可得到三個不同的量限： 0-2Ω，0-20Ω，0-200Ω

便攜式接地電阻表產品特點
1.應用了DC/AC變換技術,將三端鈕、四端鈕測量方式融為一體。
2.摒棄了傳統的人工手搖發電方式，不需人力作功。
3.采用鎖向環同步跟蹤檢波方式，及開關電容濾波器，使抗干擾能力極強。
4.不需人工調節平穩，一目了然的面板觸摸鍵操作，LCD數字顯示使得測量十分方便和迅速,消除了指針式儀表的視覺誤差。
5.允許的輔助接地電阻阻值很大，更好的保證了測量精度，分辨率高。
6.除測試接地電阻外，還可測試低壓電阻導體電阻值，土壤電阻率以及交流地電壓。
7.機內裝有鎘鎳可充電池，免除了常換干電池帶來的煩瑣，攜帶方便。
8.若測試回路不通或超量程時表頭顯示“1”，代表溢出，符合常規測量習慣

注意事項

（1）數字接地電阻測試儀的電壓極引線與電流極引線間應保持1m以上距離，以免使自身發生干擾。使用地阻表時發現干擾，可改變地阻表轉動速度。

（2）建議盡量使用數字電阻測試儀進行測量，測量時探針應選擇土壤較好的地段，如測量時發現表針指示不穩，靈敏度過高時，可將電極的位置提高，適當高速埋入地中的探針深度，或在地中注入適量的水，如果無效，說明該地下有管道或電纜應另選地段。

（3）接地電阻測試儀使用時須小心輕放，避免劇烈震動，否則將損壞接地電阻測試儀。同時也不準帶電測試接地裝置的接地電阻值。

（4）由于土壤濕度對接地電阻的影響很大，因此剛下過雨后，不宜測量接地電阻。最好是避免在雨后立即測量接地電阻。

（5）使用接地電阻測試儀接地電阻，應設法消除接地體上的零序電流的干擾和引線互感對測量結果的干擾。因此測量時，被測的接地裝置應與避雷線斷開， 禁止在有雷電或被測物帶電時進行測量。

（6）電阻測試儀在采用交流電流表、電壓表法時，電極的布置宜用三角形布置法，電壓表應使用高內阻電壓表。  電流極、電壓極應布置在與線路或地下金屬管道垂直的方向上。

（7）電壓極和電流極的電阻一般應不大于1000~2000Ω。用電阻測試儀測量較小的接地電阻時，應不大于100~200Ω。所用連接線截面電壓回路不小于1.5mm2，電流回路應適合所測電流數值；與被測接地體E相連的導線電阻不應大于Rx的2%～3%。試驗引線應與接地體絕緣。

（8）接地點則測試儀在測量接地電阻時，應重復測量三至四次，取算術平均值為實測的接地電阻。
