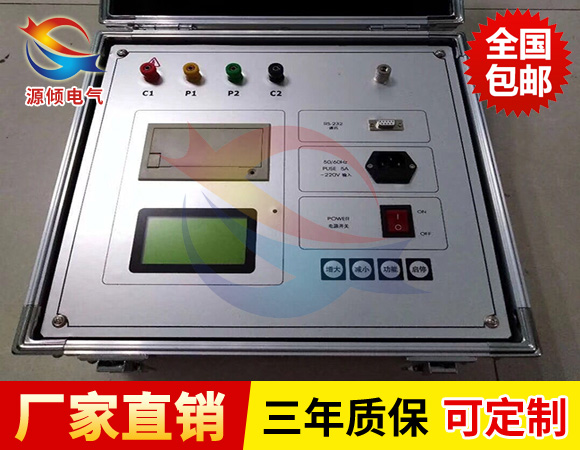

抗干擾型接地電阻測量儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試*性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

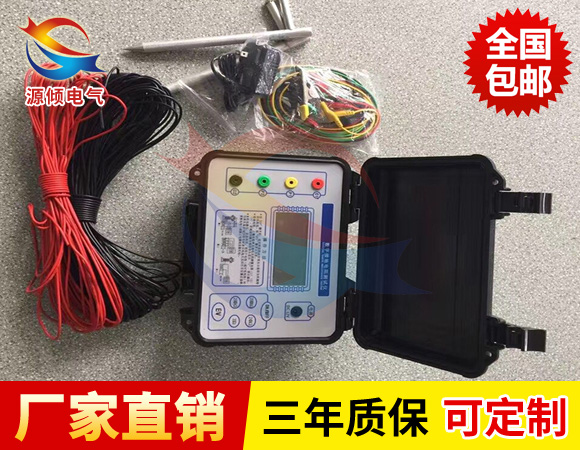

接地電阻測量儀由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，具有歷史數據讀取、查閱、保存、報表、打印等功能。

抗干擾型接地電阻測量儀產品參數

1、使用條件
      環境溫度：0℃～+45℃
      相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
      電阻：0～2Ω(10mA),2～20Ω(10mA),20～200Ω(1mA)
      電壓：AC 0～20V
3、測量精度及分辨率
      精度：0～0.2Ω≤±3%±1d
            0.2Ω～200Ω≤±1.5%±1d
            1～20V≤±3%±1d
   分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
      允許輔助接地電阻RC(C1與C2之間)<1.8KΩ；RP(P1與P2之間)<40KΩ誤差≤±5%
      允許地電壓≤5V(工頻有效值) 誤差≤±5%
5、電源及功耗
      大功率損耗≤2W
      直流：8×1.5V(AA，R6)電池交流：220V/50Hz
      體積：220mm×200mm×105mm
      重量：≤1.4kg

注意事項

(1)在測量時，應將接地裝置線路與被保護的設備斷開，以確保測量準確。

(2)若測量探測針附近有與被測接地極相連的金屬管道或電纜時，則整個測量區域的電位將產生一定的均衡作用，影響到測量結果。此時，電流探測針C與上述金屬管道或電纜的距離應大于100m，電位探測針P′與上述金屬管道或電纜的距離應大于50m，如果金屬管道或電纜與接地回路無連接，則上述距離可減小1/2～2/3。

(3)當檢流計靈敏度過高時，可將電位探測針P′插入土中淺一些；當檢流計靈敏度不足時，可將電位探測針P′和電流探測針C′間的土注水濕潤。

(4)當接地極E，和電流探測針C′間的距離大于20m時，電位探測針P′的位置可插在離E′、C′之間直線外，此時測量誤差可以不計；當接地極E′和電流探測針C′間的距離小于20m時，則應將電位探測針P′插于E′和C′的直線間。
