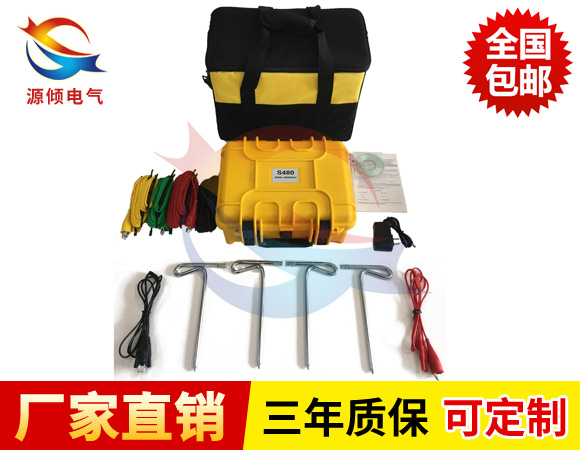

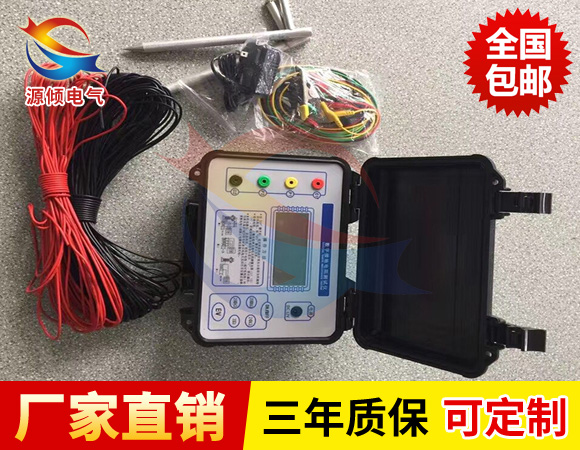

抗干擾型接地電阻表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

主要特點
· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。
· 采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。
· 允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。
·本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。
·如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

抗干擾型接地電阻表技術指標

1、使用條件
環境溫度：0℃～+45℃
相對濕度：≤85%RH
2、測量范圍及恒流值（有效值）
電阻：0～2Ω（10mA），2～20Ω(10mA)，20～200Ω(1mA)
電壓：AC 0～20V
3、測量精度及分辨率
精度：0～0.2Ω≤±3%±1d
0.2Ω～200Ω≤±1.5%±1d
1～20V≤±3%±1d
分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
·允許輔助接地電阻RC（C1與C2之間）
0～2Ω，2～20Ω ≤1KΩ
20～200Ω ≤2KΩ
RP（P1與P2之間）<40KΩ 誤差≤±5%
·允許地電壓（工頻有效值）≤5V 誤差≤±5%
5、電源及功耗
      功率損耗≤2W
直流：8×1.5V(AA，R6)電池
交流：220V/50Hz
6、體積與重量
體積：220mm×200mm×105mm

注意事項

1、接地電阻測試儀的使用方法要求，必須是二人操作。

2、存放保管本表時，應注意環境溫度濕度，應放在干燥通風的地方為宜，避免受潮，應防止酸堿及腐蝕氣體。

3、在測量時被測接地極應與設備斷開

4、測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。

5、被測量電阻與輔助接地極三點所成直線不得與金屬管道或鄰近的架空線路平行。

6、測量地電阻時要反復在不同的方向測量3~4次，取其平均值。

7、接地電阻測試儀不允許做開路試驗

8、測量保護接地電阻時，一定要斷開電氣設備與電源連接點。在測量小于1Ω的接地電阻時，應分別用導線連在接地體上，C2在外側P2在內側。

9、接地電阻測試儀為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。

10、當表頭左上角顯示"←"時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
