數字式接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響Z小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

數字式接地電阻測試儀性能特點

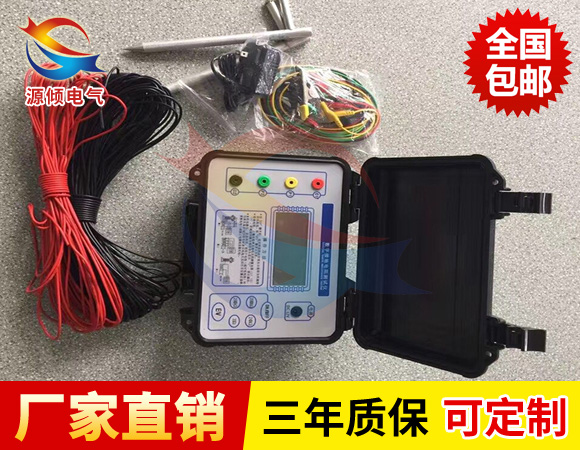

1.由主機、監控軟件、測試線、輔助接地棒、通訊線等組成。
2.主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
3.同時能存儲300組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示。
4.具有歷史數據讀取、查閱、保存、報表、打印等功能。

操作方法
1．開關機 旋轉 FUNCTION 功能旋鈕實現開關機，旋鈕指示“OFF”位置關機。本儀表無自動關機功能， 使用完后請關機，以免電池耗盡。
2．電池電壓檢查 開機后，如果 LCD 顯示電池電壓低符號“ ”，表示電池電量不足，請依照說明更換電池。 電池電力充足才能保證測量的精度。
3．交流電壓測試 交流線路電壓測試不能操過 600V。 連接 P(S)、ES 接口測試商用交流電壓，無需連接 C(H)、E 接口。 流電壓測試，指一般的商用交流電壓測試，注意區別接地電壓，本儀表可以用于測試 600V 以下的交流線路電壓。 參見下圖：先將測試線與儀表的 P(S)、ES 接口連接，再將測試線接入被測線路，都連接好后， 將 FUNCTION 功能轉換旋鈕切換至“EARTH VOLTAGE”位置開始測試，LCD 顯示測試結果。

注意事項：

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。
