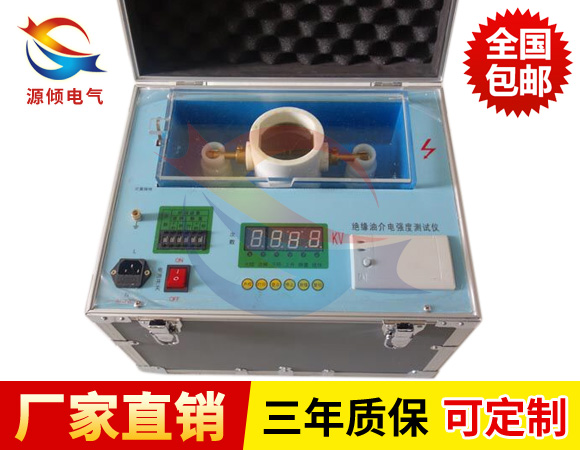

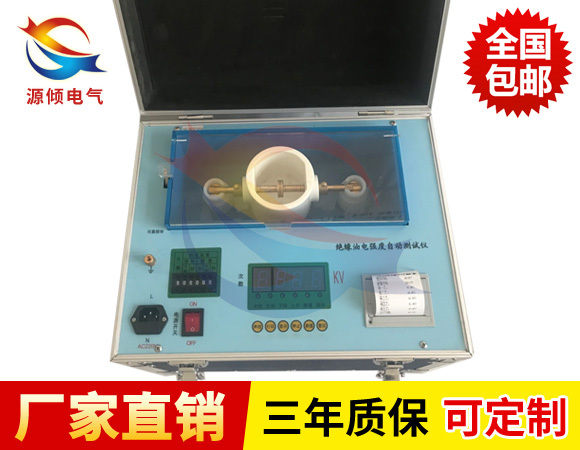

絕緣油耐壓自動測試儀是我公司科研技術人員，依據國家標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

絕緣油耐壓自動測試儀儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

技術規格
      １.工作電源：AC220V ±10%、50HZ
    ２.測量范圍：AC 0－60KV 0－80KV
    ３.限定電流：5mA
    ４.測量精度：1.5級
    ５.調壓速度：2KV/S±10%
    ６.預定設置：次數1－9
       攪拌時間 0－1分39秒
       靜置時間 0－10分39秒
    ７.使用條件：環境溫度0℃－35℃
                相對濕度≤75%
      ８. 油杯間隙：2.5mm(油杯塞尺直徑)
    ９. 體 積: 415×315×315mm3
    １０. 重 量：25kg

使用步驟

1、將油杯電調好并放，油在放進儀器內，罩上玻璃蓋。
2、將電源線插上，打開電源開關，此時電源指示燈亮，儀器已經開始工作。
3、當零位指示燈亮?xí)r，按下啟動按鈕，高壓指示燈亮，同時儀器按2KV/S速度均速自動升壓，觀察儀表指示狀況。
4、油擊穿后，繼電器動作，高壓斷開，儀表顯示的電壓即是油擊穿電壓。
5、按下“停止、復位”按鈕，儀表顯示的電壓消失，同電機反轉回“零”位，到零位時，零位指示燈，同時電機自動停止。
6、待油靜止5—10分鐘后，重復上述工作，連續3—6次，得以綜合平均值，此時換算的數據即是絕緣

注意事項

1、該控制箱外殼是鋁合金，工作前一定將接地線接牢，以免發生意外。
2、該產品為干式，在干燥的地方，相對溫度不大于80%。
3、試油變壓器的高壓尾和外殼必須有可靠的接地。
