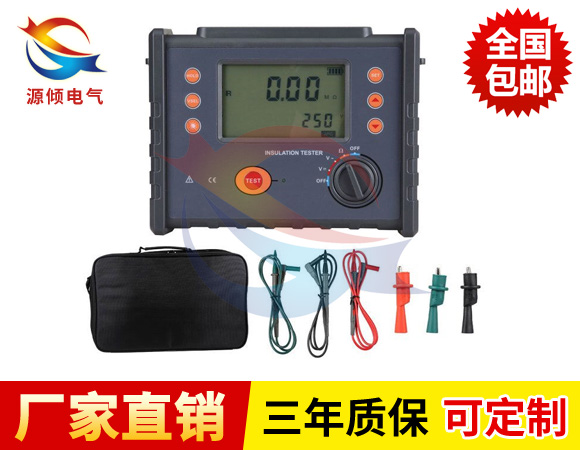

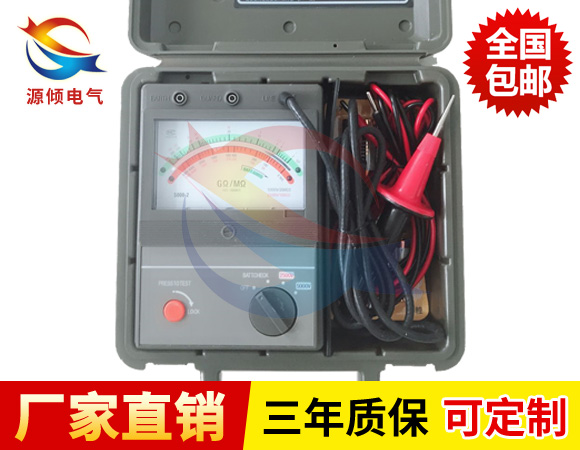

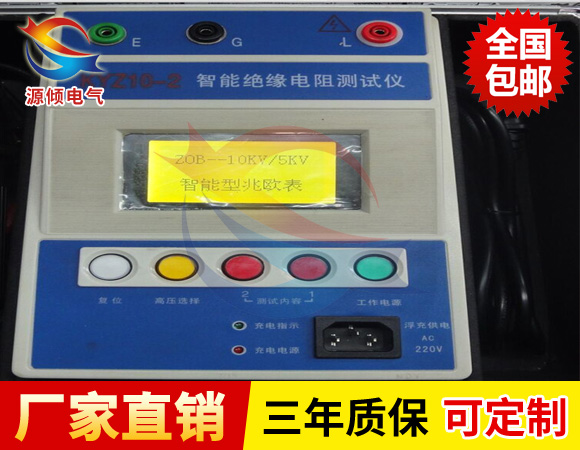

10KV絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器結合，該系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V、10000V）容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標吸收比、極化指數、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀。

10KV絕緣電阻測試儀主要特點：

1. 設計符合國際安全規格：

IEC 61010-1，-2-030(CAT III 600V /CAT IV 300V 污染度 2)

IEC 61010-031(手持式探針要求標準)

2. 自動放電功能： 測試電容性負荷的絕緣電阻時，測量后自動釋放充電電荷。放電狀態可在電壓模式中確認。

3. 背光功能便于在陰暗光線或夜間工作。

4. 條形圖顯示測量結果。

5. 帶電線路警告標志和蜂鳴警告。

6. 自動關機功能：為避免忘記關機造成的電池浪費，測量后 10 分鐘無操作時儀器將自動關機。

7. 自動測量和 PI 測量（極化指數測量），DAR 測量（誘電吸收比測量）。

8. 嚴格按照安全標準設計,輸出電壓：250V、500V 1000V、2500V、5000V、10000V。

9. 本儀器自動校準功能，測試前自動校準精度。

10. 本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能，通過實際試品帶電電壓測量功能能直觀看出帶負載后測試儀表跌落電壓是否符合國家要求。

11. 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數(PI),誘電吸收比(DAR)的測試值和測試時間。

12. 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度，抗干擾能力強，特別使用于110KV及以上大容量變壓器和長距離電力電纜電力系統使用。

13. 自動放電。

14. 模擬指針與數字顯示共存，數字反映被試品絕緣電阻的jing確度，模擬指針能反映測試過程中絕緣電阻的動態變化。

15. 升壓時告警功能，蜂鳴器警示有高壓輸出，遠離試驗場地，試驗完畢警示聲音自動停止。

16. 電池電量數字顯示和欠壓報警保護功能(智能電池充電管理)。

17. 自動關機功能：本儀器有自動關機功能，測量結束過10分鐘，自動關機。

18. 短路保護，短路狀態下泄漏電流大停止測試。

使用說明

1．測量步驟

開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟?！辨I，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟?！辨I，關閉整機電源時按一下電源“ON/OFF”。

注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正?，F(xiàn)象。

2．接線端子符號含義

測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組。

注意事項

1．存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。

2．測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。

3．本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。

4．當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。
