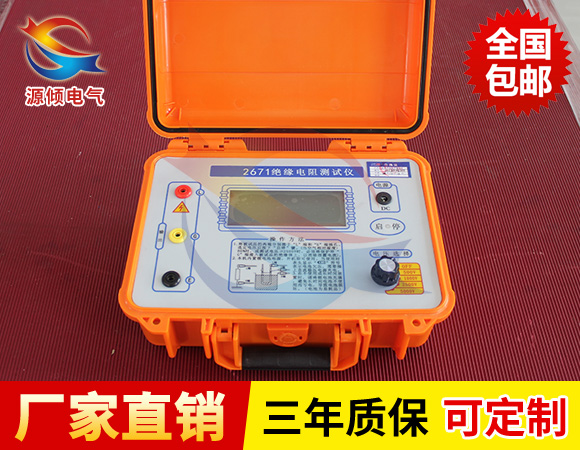

雙顯絕緣電阻測試儀整機電路設計采用微機技術設計為核心，以大規模集成電路和數字電路相組合，配有強大的測量和數據處理軟件，完成絕緣電阻、電壓等參數測量，性能穩定，操作簡便。對于適用于現場電力設備以及供電線路的測量和檢修的用戶。

雙顯絕緣電阻測試儀性能特點

1、嚴格遵循IEC61010安全標準進行設計和生產，符合并通過電壓標準（CATⅢ600V）和污染等級Ⅱ的安全標準。

2、自動釋放電壓功能。

3、背光功能便于在陰暗光線下工作。

4、條形圖顯示測量結果。

5、高壓提示符和紅色警示燈。

6、自動關機功能：當測量結束后15分鐘如果不操作會自動關機，自動關機后按ON/OFF鍵1秒后方可開機。

7、18組數據存諸功能。

8、設定測試時間TIME功能：在指定時間15分鐘內自動執行測量。

9、COMP測量（比較功能測量）。

10、PI測量（極化指數測量）。

11、PI測量能在任意兩點時間里，根據設定自動測量電阻比率。

產品參數

1、使用條件

   環境溫度：0℃～+45℃ 相對濕度：≤85%RH

2、輸出電壓等級、測量范圍、分辨率、誤差

   輸出電壓等級：500V，1000V，2500V，5000V

   測量范圍：0～19990MΩ

   分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ

   相對誤差：0～2000MΩ≤±5%±2d,

             2000MΩ～19990MΩ≤10%±2d

3、輸出高電壓帶載能力及短路電流

   電壓/負載：5000V/40MΩ

   電壓跌落：約10%

   短路電流：＞1.6mA

4、電源適用范圍、功率損耗

   直流：8×1.5V（AA， R6）電池

   交流：220V/50Hz

   功耗：靜態功耗≤160mW；大功率≤2.5W

5、體積與重量

   體積：235mm（L）×200mm（W）×135mm（D）

    重量：＜1.4kg

注意事項：

1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電.也沒有感應電的情況下測量。

2.搖測過程中.被測設備上不能有人工作。

3.儀表線不能絞在一起.要分開。

4.儀表未停止轉動之前或被測設備未放電之前.嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

5.測量結束時.對于大電容設備要放電。

6.儀表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

7.為了防止被測設備表面泄漏電阻，使用儀表時.應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。

8.要定期校驗其準確度
