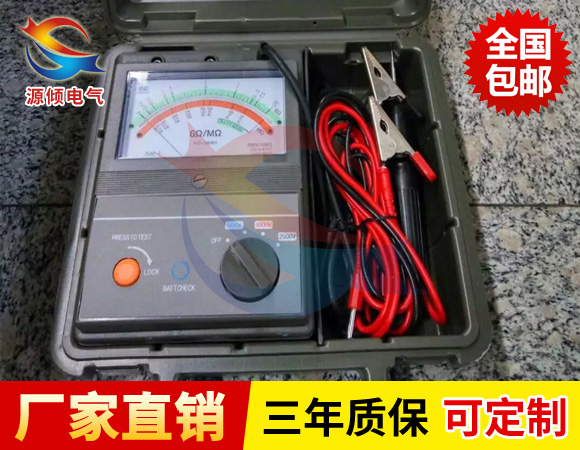

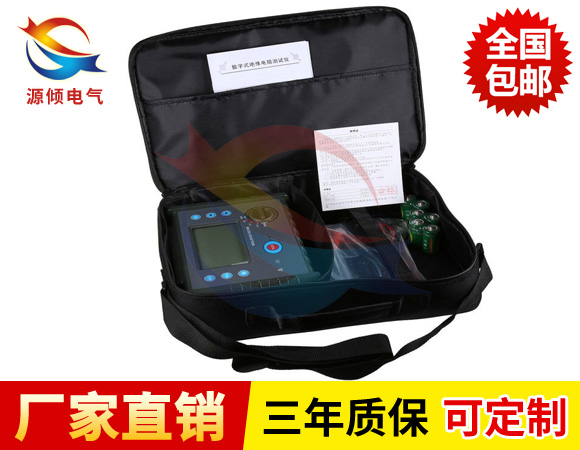

指針式絕緣電阻測試儀由中大規模集成電路組成。輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。

工作原理:為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

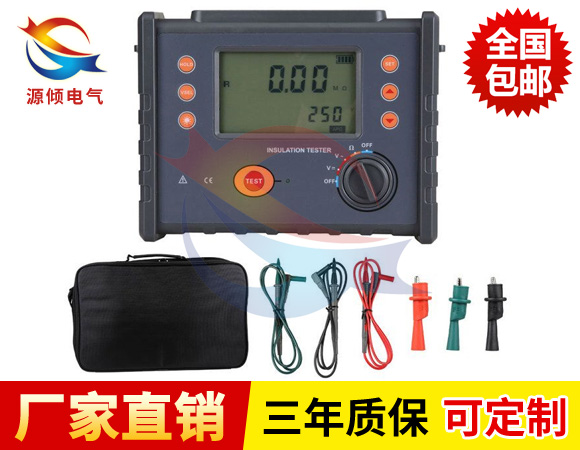

智能高壓絕緣電阻測試儀性能特點

1、輸出功率大、帶載能力強，抗干擾能力強。
2、本儀器不需人力作功，由電池供電，量程可自動轉換。
3、一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4、本儀器輸出短路電流可直接測量，不需帶載測量進行估算。

技術指標

1、環境溫度：0℃～+45℃
2、相對濕度：≤85%RH
3、輸出電壓等級：500V，1000V，2000V，2500V
4、測量范圍：0～19990MΩ
5、分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
6、相對誤差：0～2000MΩ≤±5%±2d；2000MΩ～19990MΩ≤10%±2d
7、電壓/負載：2500V/20MΩ
8、電壓跌落：約10%
9、短路電流：＞1.6mA
10、直    流：8×1.5V(AA，R6)電池
11、交    流：220V/50Hz
12、功    耗：靜態功耗≤160mW
13、Z大功率：≤2.5W
14、體    積：235×200×135mm
15、重    量：＜1.4kg

使用注意事項：

1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電．也沒有感應電的情況下測量。

2.搖測過程中．被測設備上不能有人工作。

3.儀表線不能絞在一起．要分開。

4.儀表未停止轉動之前或被測設備未放電之前．嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

5.測量結束時．對于大電容設備要放電。

6.儀表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

7.為了防止被測設備表面泄漏電阻，使用儀表時．應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。

8.要定期校驗其準確度。
