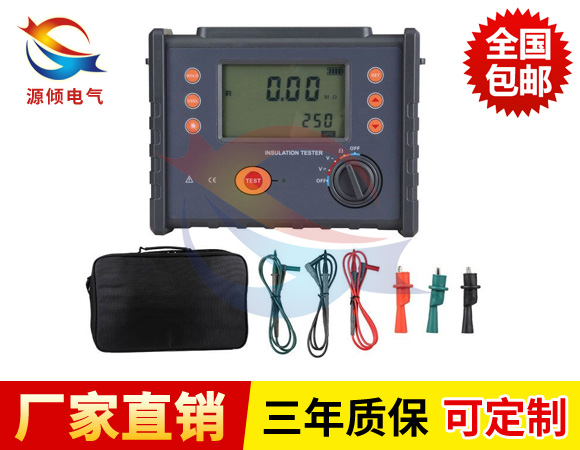

智能絕緣電阻測試儀是為了解決高壓變電站、發電廠現場強干擾下對大型高壓變壓器、電動機、發電機、長距離電力電纜、管型母線等電氣絕緣質量的而設計研制。具有多檔輸出電壓、短路電流大、實時電壓監測、泄漏電流顯示、自動計時、自動放電等功能，特別適合大容性試品的測試現場使用。大屏幕數字式/模擬式顯示屏，可實時顯示試品施加電壓值UDC、泄漏電流值IDC、試品參考電容值Cx、絕緣電阻值RX；自動測量并記憶R15S、R60S 、R10min絕緣電阻值，顯示被試品的極化指數（PI）、吸收比（DAR）。

儀器帶有智能語音提示功能，開機后聲音提示“歡迎您使用高壓電阻測試儀，請選擇合適電壓進行測量”；啟動后聲音提示“高壓危險請勿靠近 ”，自動測量完成后聲音提示“測量結束，正在自動放電（放電完成提示）拆線安全”。

智能絕緣電阻測試儀產品參數

1、使用條件

   環境溫度：0℃～+45℃ 相對濕度：≤85%RH

2、輸出電壓等級、測量范圍、分辨率、誤差

   輸出電壓等級：500V，1000V，2500V，5000V

   測量范圍：0～19990MΩ

   分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ

   相對誤差：0～2000MΩ≤±5%±2d,

             2000MΩ～19990MΩ≤10%±2d

3、輸出高電壓帶載能力及短路電流

   電壓/負載：5000V/40MΩ

   電壓跌落：約10%

   短路電流：＞1.6mA

4、電源適用范圍、功率損耗

   直流：8×1.5V（AA， R6）電池

   交流：220V/50Hz

   功耗：靜態功耗≤160mW；大功率≤2.5W

5、體積與重量

   體積：235mm（L）×200mm（W）×135mm（D）

    重量：＜1.4kg

使用注意事項：

1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電．也沒有感應電的情況下測量。

2.搖測過程中．被測設備上不能有人工作。

3.兆歐表線不能絞在一起．要分開。

4.兆歐表未停止轉動之前或被測設備未放電之前．嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

5.測量結束時．對于大電容設備要放電。

6.兆歐表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

7.為了防止被測設備表面泄漏電阻，使用兆歐表時．應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。

8.要定期校驗其準確度。
