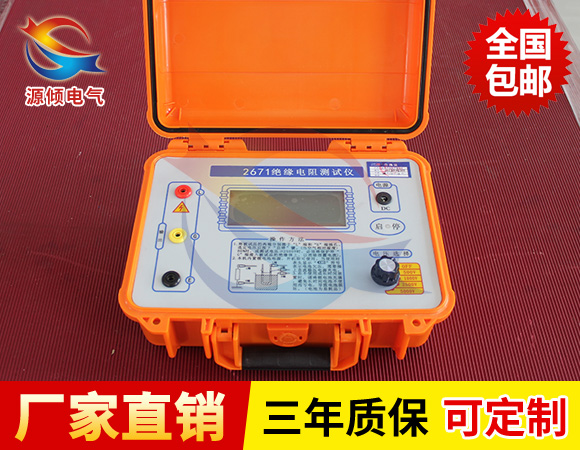

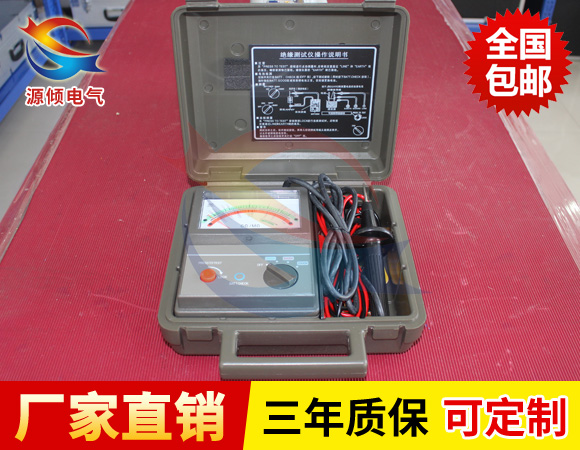

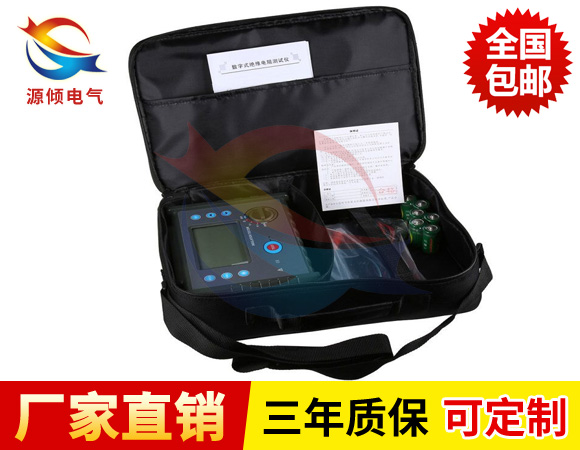

絕緣電阻測量儀是根據DL/T911-2004絕緣試驗標準，該絕緣電阻表采用嵌入式工業單片機實時操作系統，便攜式設計，方便野外操作，適用于測量大容量變壓器、互感器、發電機、高壓電動機及避雷器等絕緣的理想產品，絕緣電阻表電壓等級為500V，1000V，2500V，5000V三檔快速切換功能。絕緣電阻測試儀容量大、指針顯示，量程自動轉換、抗干擾強、并采用交直流供電方式、操作簡單。

絕緣電阻測量儀工作原理：

測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

產品參數

1、使用條件

   環境溫度：0℃～+45℃ 相對濕度：≤85%RH

2、輸出電壓等級、測量范圍、分辨率、誤差

   輸出電壓等級：500V，1000V，2500V，5000V

   測量范圍：0～19990MΩ

   分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ

   相對誤差：0～2000MΩ≤±5%±2d,

             2000MΩ～19990MΩ≤10%±2d

3、輸出高電壓帶載能力及短路電流

   電壓/負載：5000V/40MΩ

   電壓跌落：約10%

   短路電流：＞1.6mA

4、電源適用范圍、功率損耗

   直流：8×1.5V（AA， R6）電池

   交流：220V/50Hz

   功耗：靜態功耗≤160mW；大功率≤2.5W

5、體積與重量

   體積：235mm（L）×200mm（W）×135mm（D）

    重量：＜1.4kg

注意事項：

1.禁止在雷電時或高壓設備附近測絕緣電阻，只能在設備不帶電.也沒有感應電的情況下測量。

2.搖測過程中.被測設備上不能有人工作。

3.儀表線不能絞在一起.要分開。

4.儀表未停止轉動之前或被測設備未放電之前.嚴禁用手觸及。拆線時，也不要觸及引線的金屬部分。

5.測量結束時.對于大電容設備要放電。

6.儀表接線柱引出的測量軟線絕緣應良好，兩根導線之間和導線與地之間應保持適當距離，以免影響測量精度。

7.為了防止被測設備表面泄漏電阻，使用儀表時.應將被測設備的中間層(如電纜殼芯之間的內層絕緣物)接于保護環。

8.要定期校驗其準確度
