產品簡介：

阻容式交直流分壓器是一種通用型高壓測量?jī)x表，可用于電力系統、電器、電子設備制造部門測量工頻交流高電壓和直流高電壓。

阻容式交直流分壓器是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開，工作安全可靠。

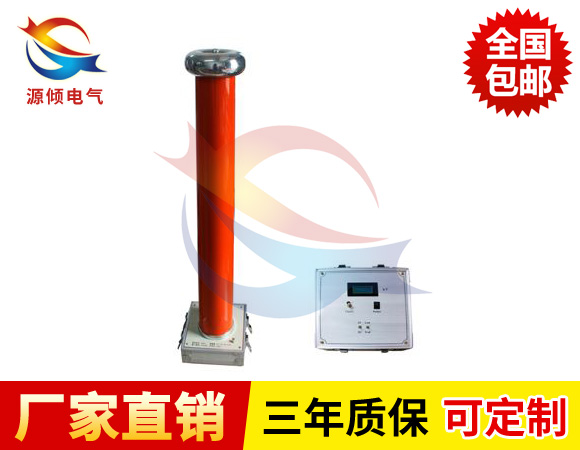

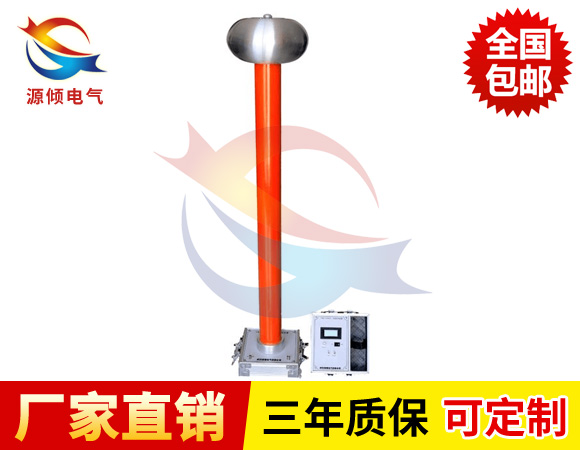

阻容式交直流分壓器是分壓式的高電壓測量裝置，產品由高穩定無源阻容分壓器、高精度數字電壓表及專用電纜組成，主要用于現場工頻交流和直流高壓電壓的測量，是取代高壓靜電電壓表的直讀高壓測量設備，采用便攜式結構，整機用鋁合金包裝箱作機殼，使用、攜帶十分方便。具有使用方便，顯示直觀、測量精度高等優點。

主要特點：

分壓器采用高精度電阻、電容組合件，特種工藝灌封，干式密封，不存在漏油問題。

輸入阻抗高，降低了測試電流，功耗小，使產品體小質輕，性能穩定，測量精度高。

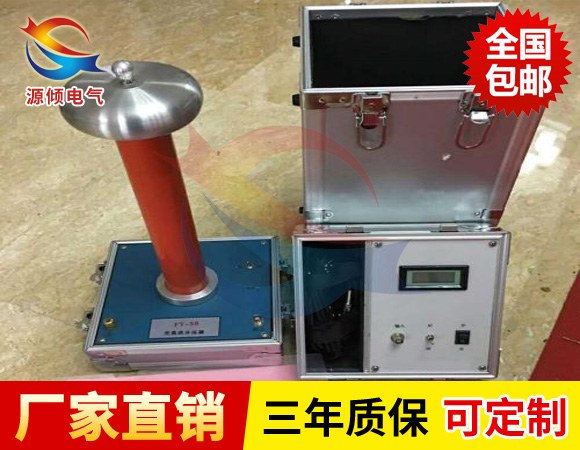

分壓器、多值千伏表及專用電纜全部放在一個鋁合金箱內，安全可靠，便于攜帶和運輸。

多值千伏表可直讀直流，交流峰值、真有效值、峰值/ 等電壓值。

使用說明

1．打開鋁合金箱上蓋，握住均壓球逆時針旋轉，擰下均壓球、取出分壓筒、專用數字測量?jī)x表及專用電纜線。再將均壓球擰在分壓筒上，放在所需位置。

2．在分壓器底座“地線”接線柱上牢固地接上地線。

3．將被測高壓引線與分壓器頂端均壓球牢固連接。

4．將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量?jī)x表的電壓測量孔中，注意插緊接牢。

5．根據所需測量的高壓，選擇測量?jī)x表所擲位置。（交流200V檔或直流200V檔）

7．加載高壓并記錄數據。

8．降壓一段時間后，直到測量?jī)x表顯示為零時，方可拆除實驗線路。

注意事項

1．本設備使用時周圍不得有任何雜物，以免影響測量精度。

2．嚴格注意保持操作距離，確保操作安全。

3．檢查各部位聯接可靠，特別是地線的牢固聯接。

4．測量完畢后直至儀表測量顯示為零方可進入現場。

5．嚴禁超壓使用，并注意表面的清潔，不使用時應放在陰涼干燥處。
