產品概述：

交直流阻容分壓器作為高電壓測量之理想設備，主要用于電力系統及電氣電子設備制造部門測量工頻交流高電壓和直流高電壓。

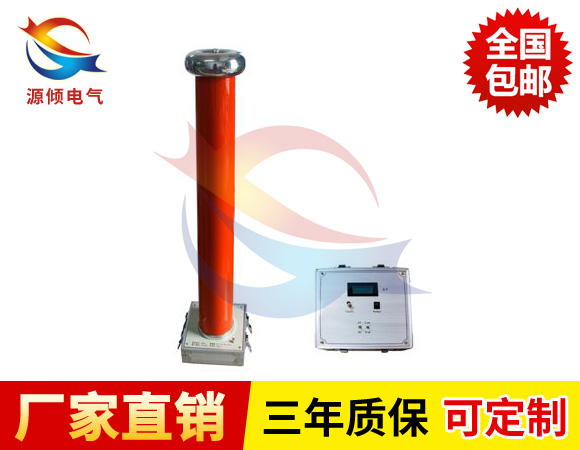

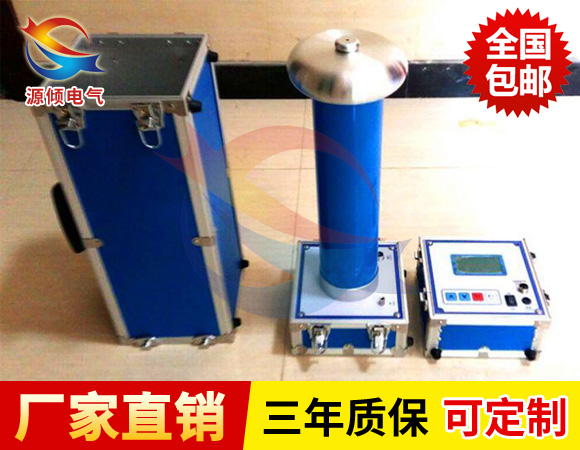

本儀器由高壓分壓器和低壓顯示表兩部分組成，兩者采用配套同軸電纜連接使用。

交直流阻容分壓器產品結構特征：

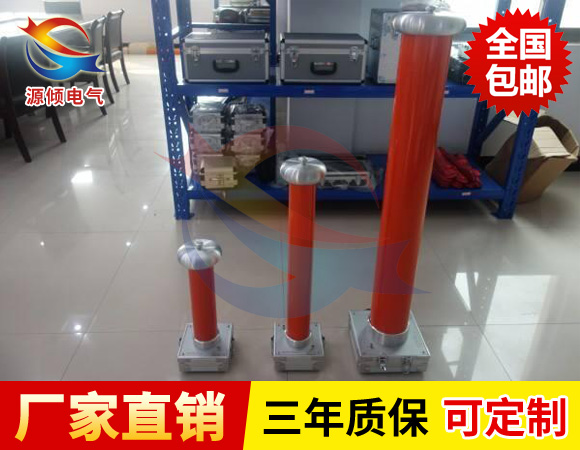

結構型式:油浸,可移動式。由頂罩、本體 、低壓臂、移運底座組成

交直流分壓器在額定電壓及在正常使用條件下，允許連續運行60min。在80%額定條件時，允許連續運行

過流能力：在110%額定電流持續時間3min工況下，分壓器繞組均不會造成熱損傷和繞組變形

過壓能力：在110%Uh持續時間5min下過電壓，不應造成分壓器任何絕緣損壞。

溫升：在正常使用和運行條件下，繞組溫升≤65K、油面溫升≤55K

冷卻方式：油浸自冷

絕緣外殼：由環氧玻璃絲纏繞制成。表面在加工后涂有絕緣漆，且要求此涂層有較強的增水性，以防此絕緣外殼受溫氣的影響而改變筒表面的電場分布降低耐電強度。

技術參數：

額定電壓：AC:400kV  DC:+-400kV

標稱電容量：400pF

標稱電阻：800m

分壓比：4000：1

測量不確定度：AC<1%    DC<0.5%

介質損耗:<0.2%

連接方式

分壓器的高壓端和高壓源需可靠接地，頂部有均壓罩作屏蔽，安裝時用羅絲擰緊

高壓臂的低壓出線端留有SL16高頻插座是和低壓臂輸入端連接用 ，試驗時，低壓臂的電壓測量端SL16高頻插座和測量電纜連接至峰值表。

一點接地，接地需可靠
