產品簡介

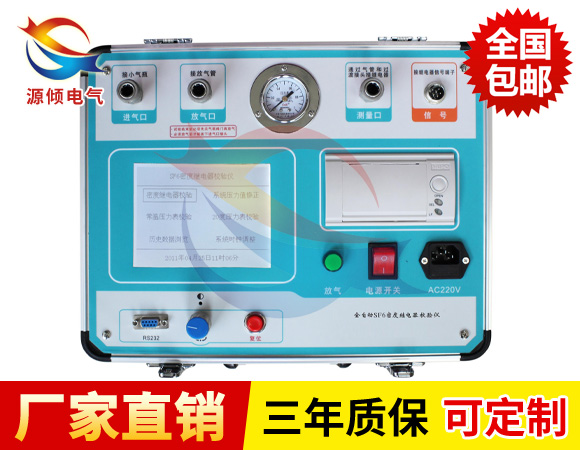

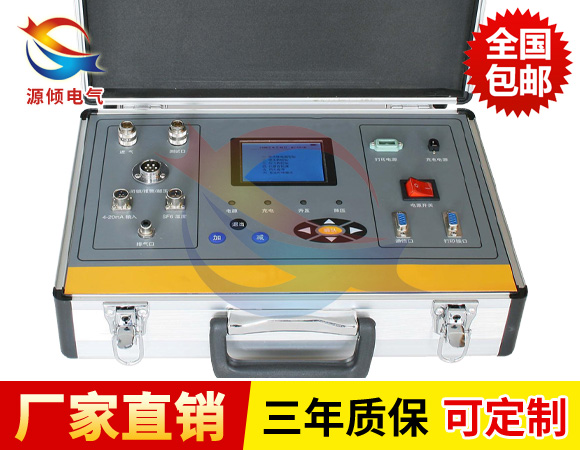

上海SF6氣體密度繼電器校驗儀采用7.0英寸彩色液晶觸摸屏進行人機交互，操作起來更加方便。內置大容量可充電鋰電池組，提供了超長待機時間。配置標準USB接口，歷史數據可以通過接口導出到U盤。

該儀器除對SF6密度繼電器校驗外，還具有對壓力表、密度表進行校驗的功能。儀器在測量過程中能自動檢測異常情況，若發生管路漏接、漏氣及進出氣壓不足等情況，儀器將自動停止運行并彈出警告。

在密閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度，習慣上常把20℃是SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，從而判斷SF6密度繼電器的性能。

上海SF6氣體密度繼電器校驗儀主要特點

1、密度繼電器校驗儀采用高性能單片機進行檢測與控制，核心元 器件采用進口元件，精度高，重復性好，可靠性高。

2、配置了彩色觸摸液晶屏，操作簡單、界面美觀，所有參數及狀態一目了然。

3、自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。

4、所有測試過程自動由單片機完成，不用人工干預，避免了繁瑣的人工氣路調節操作。

5、能同時存儲40次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。

6、校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。

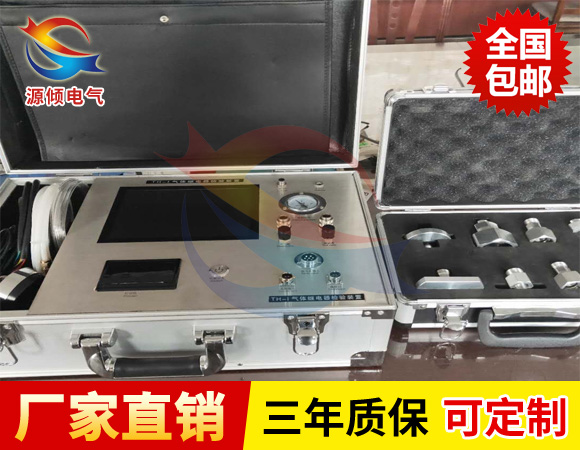

7、配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。

8、除密度繼電器校驗功能外，本儀器還具有20℃壓力表校驗和常溫壓力表校驗功能。

9、氣瓶減壓閥專業設計，可耐壓15MP(150公斤)，低壓輸出可調，適合以氮?dú)獾葹樵囼?yàn)氣體的計量室校驗。

技術指標

校驗對象：報警1、報警2、閉鎖1、閉鎖2、過壓報警觸點信號

校驗范圍：0～1Mpa(絕對壓力)

儀器精度：0.1級

重復性： ±%F.S 在20℃

壓力顯示分辨率：0.001MPa

進氣壓力：0.9～1MPa（相對壓力）

外部接口：USB（支持不大于4GB的USB移動存儲設備）

工作環境：溫度 -10～50℃（使用溫度 5～50℃）

 相對濕度 5～90%RH

   顯示分辨率：800×480（像素）彩色觸摸屏

存儲容量：40組

測量觸點電壓：DC24V

溫度采集方式：手動/自動

進氣連接：φ4對接式快速插頭

進氣管道：標配φ4/PFA管

測量連接：φ4對接式快速插頭

測量管道：標配φ4/PFA管

排氣連接：φ4快插接頭

排氣管道：標配φ4/PFA管

移動電源：可充電鋰電池組，可連續工作8小時

充電電壓：100～240VAC,50/60HZ

工作電壓：14.8V DC

   主機外形尺寸：  長325mm×寬275mm×高140mm

 附件箱外形尺寸：長360mm×寬250mm×高110mm

儀器重量： 4.5Kg
