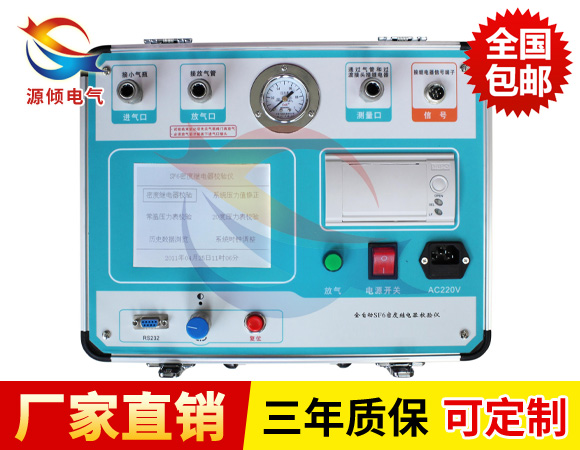

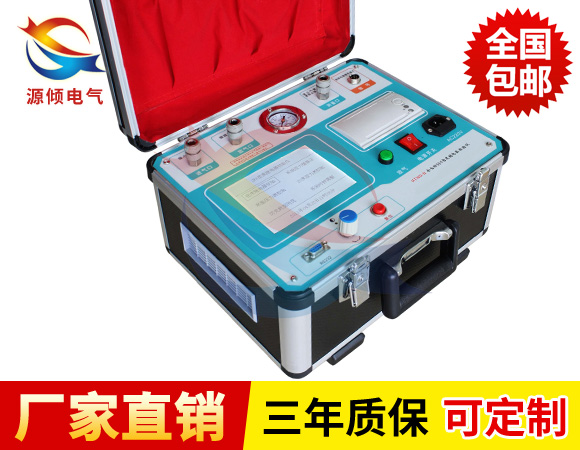

全自動密度繼電器校驗儀是一種智能化全自動的SF6密度繼電器校驗儀器，該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時；本儀器是SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，它也可以對SF6密度表、壓力表進行自動校驗。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度，習慣上把20℃時SF6氣體壓力作為標準值，在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

 SF6密度繼電器校驗儀是全自動完成校驗過程，使用方便測量準確，中文菜單操作簡單明了。

全自動密度繼電器校驗儀產品特點

1、繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。

2、儀器能對指針式和電子式密度繼電器進行全自動校驗

3、密度繼電器1～3組接點的初始狀態為任意形式（常開或常閉），可同時測量1～3組接點的響應值和恢復值，因而本儀器能適應所有的新、老形式的密度繼電器的全自動校驗。

4、儀器采用320*240大屏幕液晶顯示，漢字操作界面，使用簡單方便。

5、測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。

6、測試過程為自動測量，避免了由于人為因素而產生的誤差。

7、儀器可存儲100組測量數據并yong久保存不丟失，使每一次測量都有追朔性。

8、儀器可通過RS-232接口將測試數據上傳PC機，自動生成專用測試數據表格。

9、儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗

10、儀器管路全部采用進口快速接頭，連接方便而且漏氣率小。

11、儀器內部具有時鐘功能，可隨時對時鐘進行修正。

12、儀器具有自校功能，儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。

13、儀器采用高精度壓力傳感器和 先進的磁流體技術產品

14、儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗。

15、采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。

技術參數（特殊參數可以定制）

測量精度：0.25級

顯示方式：液晶顯示

測量范圍：0～1.6Mpa

壓力顯示分辨率：0.001Mpa

儀器使用溫度：-30～85℃

存儲容量：100組

通訊接口：RS-232

打印方式：臺式微型針打（選配）

測溫范圍：-40℃～85℃ 分辨率0.1℃

工作電源：AC 220V±10% 50Hz

內置電源 DC 8.5V

儀器重量：主機3.0Kg

主機外形尺寸：長360mm×寬240mm×高110mm

附件箱外形尺寸：長430mm×寬310mm×高160mm

注意事項

1. 去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。

2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。

3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。

4. 密度繼電器在校驗的過程中不能有太大的振動。

5. 使用氣瓶時可按以下提示進行操作。
