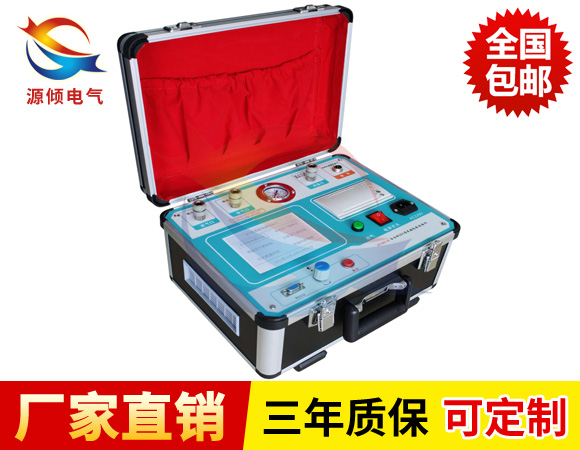

儀器概述

SF6智能型密度繼電器校驗儀，是一種智能化全自動的SF6密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量及時。本儀器是SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式校驗儀器，它也可以對SF6密度表、壓力表進行自動校驗。

在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的壓力值，用以判斷SF6密度繼電器的性能。

智能型SF6密度繼電器校驗儀是全自動完成校驗過程，使用方便測量準確，中文菜單操作簡單明了。

SF6智能型密度繼電器校驗儀功能 特點

1. 繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。

2. 儀器能對指針式和電子式密度繼電器進行全自動校驗。

3. 密度繼電器1 ~ 3 組接點的初始狀態為任意形式（常開或常閉），可同時測量1 ~ 3組接點的響應值和恢復值，因而本儀器能適應所有的新、老形式的密度繼電器的全自動校驗。

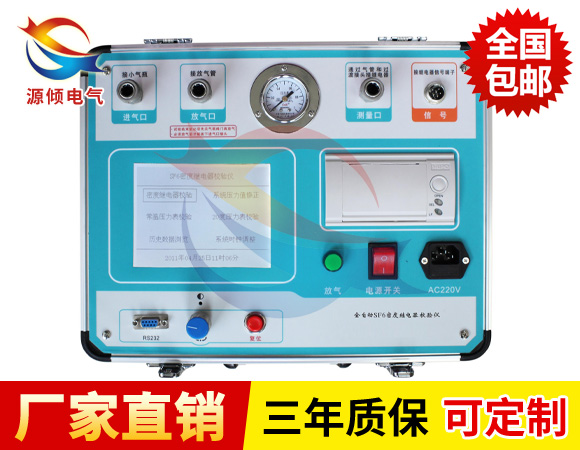

4. 儀器采用320*240大屏幕彩色液晶顯示,漢字操作界面,使用簡單方便。

5. 測量時儀器同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題。

6. 測試過程為自動測量，避免了由于人為因素而產生的誤差。

7. 儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追溯性。

8. 儀器可通過RS-232接口將測試數據上傳PC機，自動生成測試數據表格。

9. 儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。

10. 儀器管路全部采用進口快速接頭，連接方便而且漏氣率小。

11. 儀器內部具有時鐘功能，可隨時對時鐘進行修正。

12. 儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以確保儀器的校驗精度。

13. 儀器采用壓力傳感器和世界的磁流體技術產品。

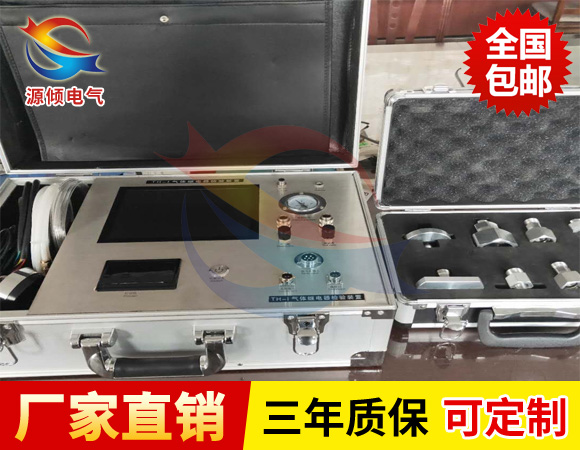

14. 儀器配有多種開關過度接頭，多數開關可以實現不用拆卸進行校驗

15. 采用高容量內置電池，屏幕顯示電池電量，拓展了儀器的使用空間，方便了現場校驗。

主要技術參數

1 測量精度：0.2級

2 顯示方式：彩色液晶顯示（3.5寸）

3 測量范圍：0～1.000Mpa

4 壓力顯示分辨率：0.001 Mpa

5 儀器使用溫度：-20～+60℃

6 存儲容量：100組

7 通訊接口：RS-232

8 打印方式：臺式微型針打（選配）

  9   測溫范圍：-20℃～60℃  分辨率0.1℃

10   工作電源：AC：220V±10% 50Hz      DC：12V

11   儀器重量：主機 3.0Kg

  12   主機外形尺寸：  長360mm×寬240mm×高110mm

     附件箱外形尺寸：長430mm×寬310mm×高160mm
