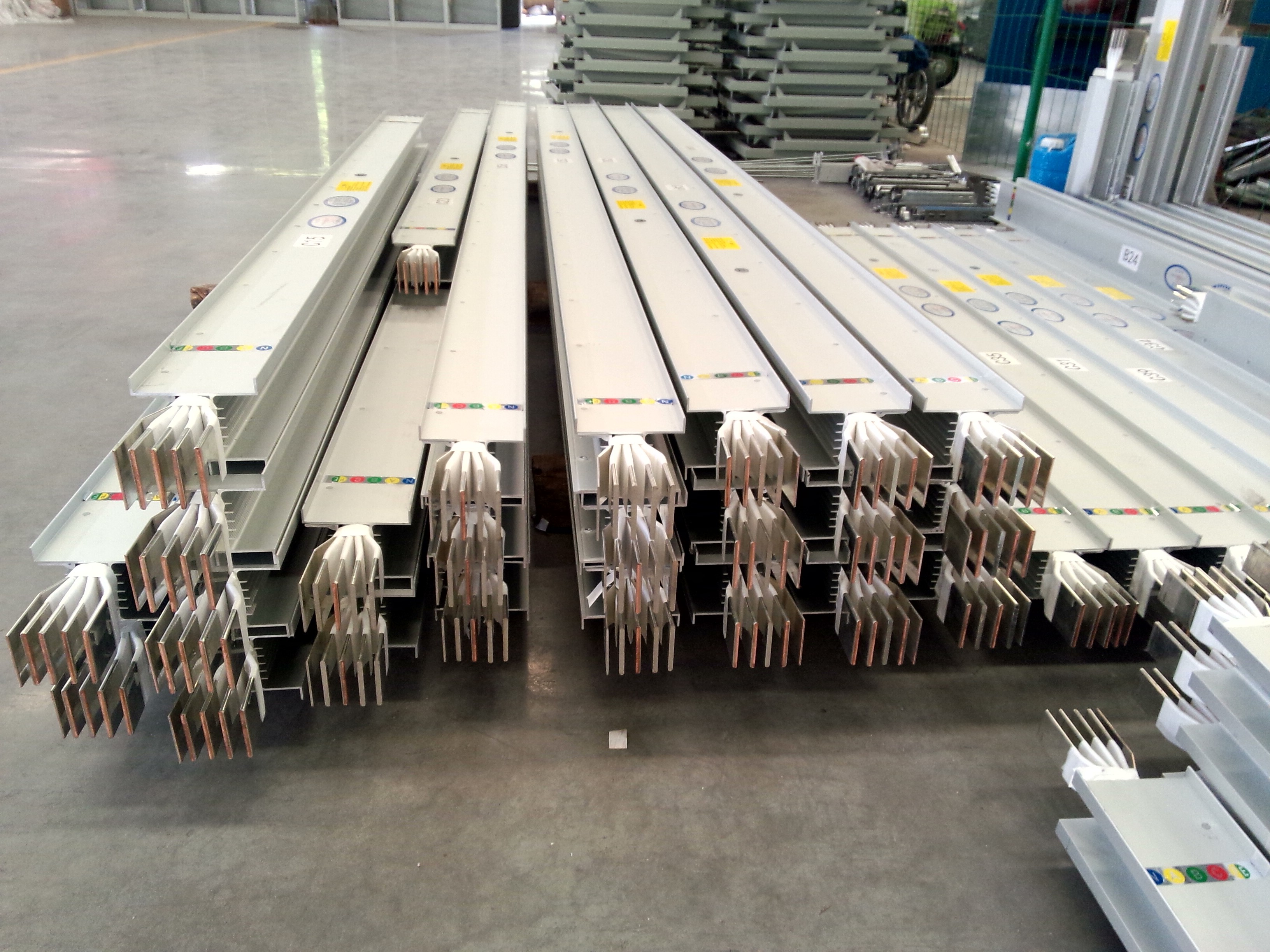

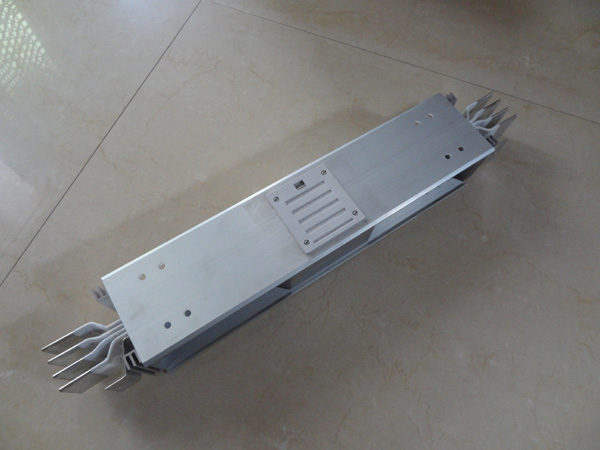

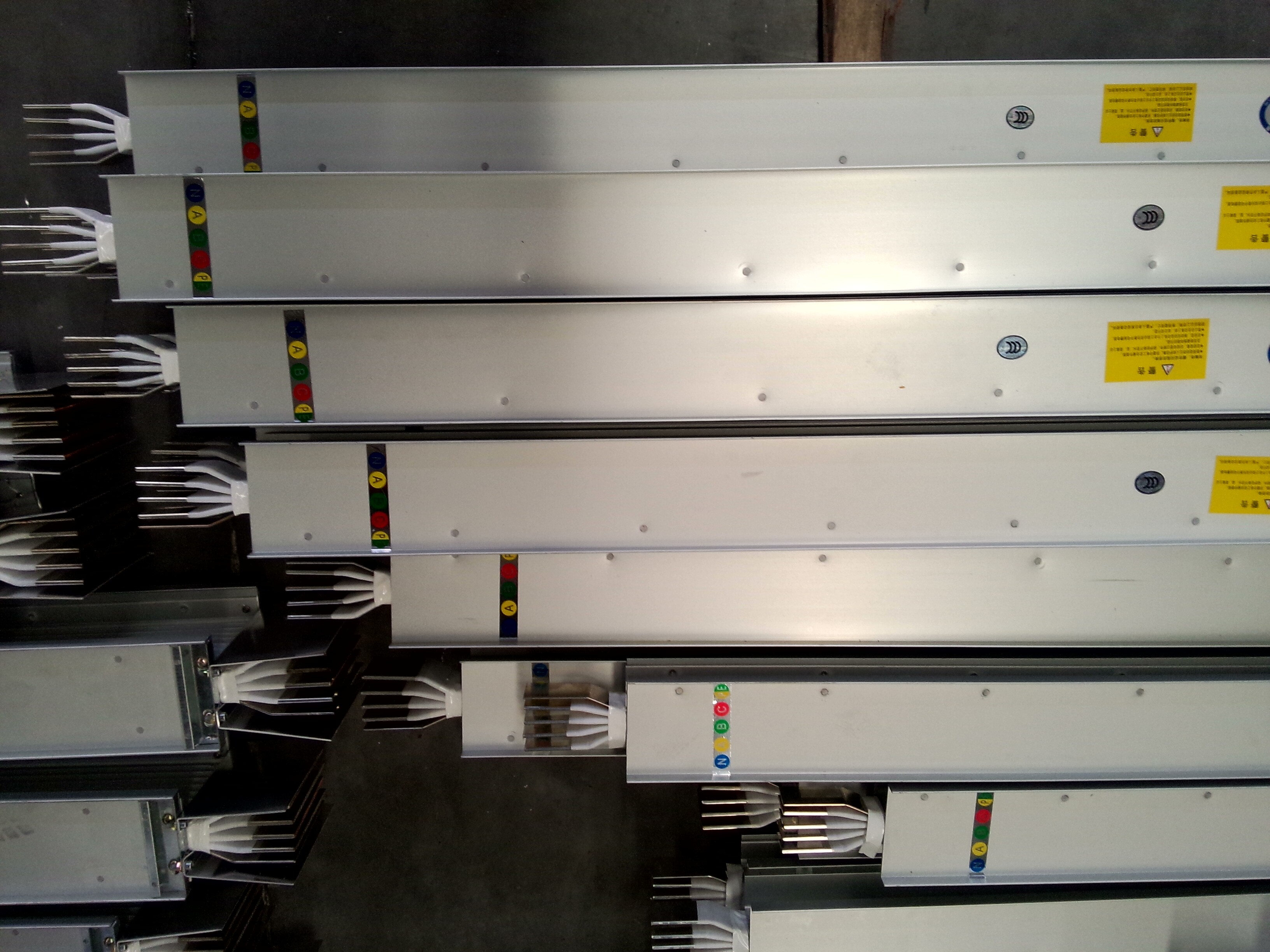

2500A密集型母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V,額定工作電流250~5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

密集型母線槽結構特點:

1、性能方面
母線采用銅排或者鋁排，其電流密度大，電阻小，集膚效應小，無須降容使用。電壓降小也就意味著能量損耗小，較終節約用戶的投資。而對于電纜來講，由于電纜芯是多股細銅線，其根面積較同電流等級的母線要大。并且其 “集膚效應”嚴重，減少了電流額定值，增加了電壓降，容易發熱。線路的能量損失大，容易老化。
2、安全性
母線槽的金屬封閉外殼能夠保護母線免受機械損傷或動物傷害，在配電系統中采用插入單元的安裝很安全，外殼可以作為整體接地，接地非常的可靠，而電纜的PVC外殼易受機械和動物損傷，安裝電纜時必須先切斷電源，如果有錯誤發生會很危險，特別是電纜要進行現場接地工作，接地的不可靠導致危險性增加。
3、安裝方面
母線由許多段組成，每一段長度既短且輕。因此，安裝時只需要少數幾人就能迅速完成。母線有許多標準的零件及庫存，可以快速出貨節約現場工作時間。其緊密的“三明治”結構能夠減少電氣空間，從而騰出更多的空間作為商業用途，如出租或作為公共場所。對于安裝電纜來講，則是一項困難的工作。因?yàn)?，單根電纜往往很重，安裝工作需要很多人的協作，花較多時間才能完成。另外，受制于電纜的彎曲半徑，需要更多的安裝空間。
4、線路優化
通過使用母線槽，我們可以合并某些分支回路，并用插接箱將之轉化為一條大的母線槽。它可簡化電氣系統，得到較多股線低的電流值。因此節約了工程的造價，并且易于維護。對于傳統的電纜線路，電纜會使得電氣系統極其復雜，龐大，難于維護，這樣，就浪費了工程費用和安裝空間。
5、可擴展性
對于密集型母線槽來講，系統擴展可通過增加或改變?nèi)舾啥蝸硗瓿?，重新利用率高。而大多?shù)情況下，電纜不能重新利用，因?yàn)殚L度和路線是不同的，如果要擴展系統，我們要購買新的電纜取代舊的電纜。
6、插接式開關箱
插接式開關箱可以與空氣型母線槽配用。安裝時無需再加其它配件。插接腳是較為重要的部件，它是由銅合金沖壓制成，經過熱處理加以增強彈性，并且表面鍍錫處理，即使插接200次以上，仍能保持穩定的接觸能力。箱體設置了接地點以保證獲得可靠的接地，箱內設置了開關電路，采用塑殼斷路器能對所分接線路的容量作過載和短路保護。

2500A密集型母線槽主要技術參數

1、密集型母線槽使用條件
環境溫度
上限：+40℃
下限：-25℃
海拔：2000m以下
濕度
相對濕度在較高溫度為+40℃時不超過50%;溫度較低時允許有
較高的相對濕度
凝露條件：有
地震基本烈度：6度設防
安裝地點：戶內、戶外
2、絕緣電阻：每一段封閉母線單元絕緣電阻值應大于或等于100MΩ 2500V兆歐表)。
3、介電強度：每一段封閉母線出廠前均經受1分鐘工頻干試耐壓試驗。
工頻耐壓及雷電沖擊耐壓數值，符合國家標準。
4、接地系統：符合IEC364-5-54對接地系統的要求。
5、防護等級：戶內型：IP40；戶外型：IP43、IP55。
6、負載性能：在額定電流下，外殼的溫升符合GB763-90《交流高壓電器長期工作時的發熱》標準要求。
7、短路性能：動熱穩定試驗符合GB2706-89《交流高壓電器動熱穩定試驗方法》標準要求。
