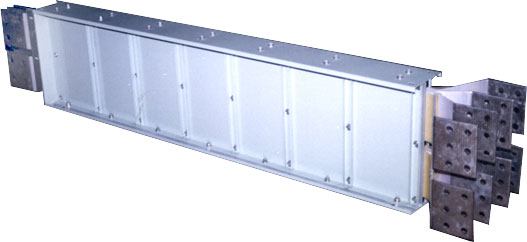

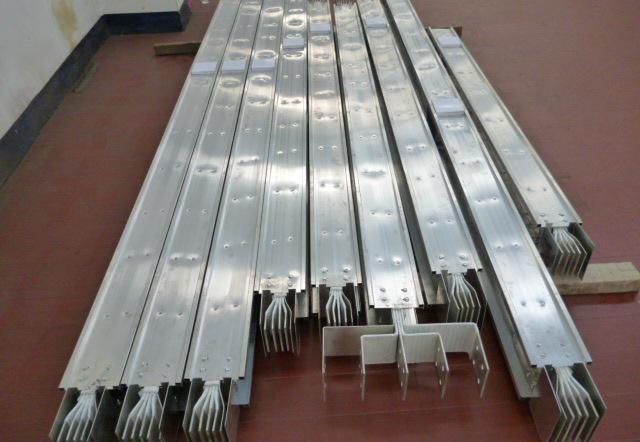

1200A鋁合金母線槽外殼采用鋁鎂合金型材，由兩側板和上下蓋板而成，側板上設計了散熱片和燕尾槽，既有利于母線槽的散熱，又加強了外殼剛度，也便于安裝，同時減輕了母線槽重量，可大跨度設計和減少安裝支架。

1200A鋁合金母線槽特點

防腐性能強

鋁型材外殼經過陽極氧化10u后鍍鋅防腐性能要好得多.比鋼制外殼日本對不同牌號鋁合金板材與鍍鋅銅板的長期大氣暴露試驗表明其腐蝕深度前者大約是后者的二十分之一。

可靠的絕緣方式

導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣萬無一失，尤其在潮濕的環境下使用更顯其優越性。

大跨度設計

直線型母線槽的長度除受運輸能力限制外，其設計和生產能力不受長度限制，能滿足工程尤其是現代廠房對大跨度母線槽的需求。由于其剛度好，6m跨度之間可以不安裝吊架。

安裝方便

由于全長外型尺寸一致，內部結構對稱，在任一側都可以排列為L(zhǎng)1, L2, L3，N， 因此倒相很容易，安裝方便。

現在有高防護等級IP54的，解決了防水問題。

鋁合金母線槽的安裝規范

支架必須安裝牢固，母線槽應按分?jǐn)嘈蛱?hào)、編號、方向和安裝標志正確放置，節與節連接時，相鄰斷母線槽應對準，連接后母線槽導體與外殼不應承受接卸能力。

鋁合金母線槽安裝時，要先檢查母線槽的導體連接面及接頭器無磕碰損傷，確認無弊后將兩節母線槽開始對接接頭器母線，應將母線槽導入插入器內，在確保到位后，運用扭力扳手鎖緊，對接式母線槽，應將需連接的兩節母線的導體的端頭相間空擋，確認無弊后，穿入絕緣螺栓，并注意銅連接片，母線端頭、絕緣隔板的連接孔是否對齊，銅連接片絕緣隔板是否到位，收緊螺栓。

鋁合金母線槽整體連接后，必須用萬用電表1Ω檔檢查接地電阻，阻止小于0.1Ω以確認保接地要求。
