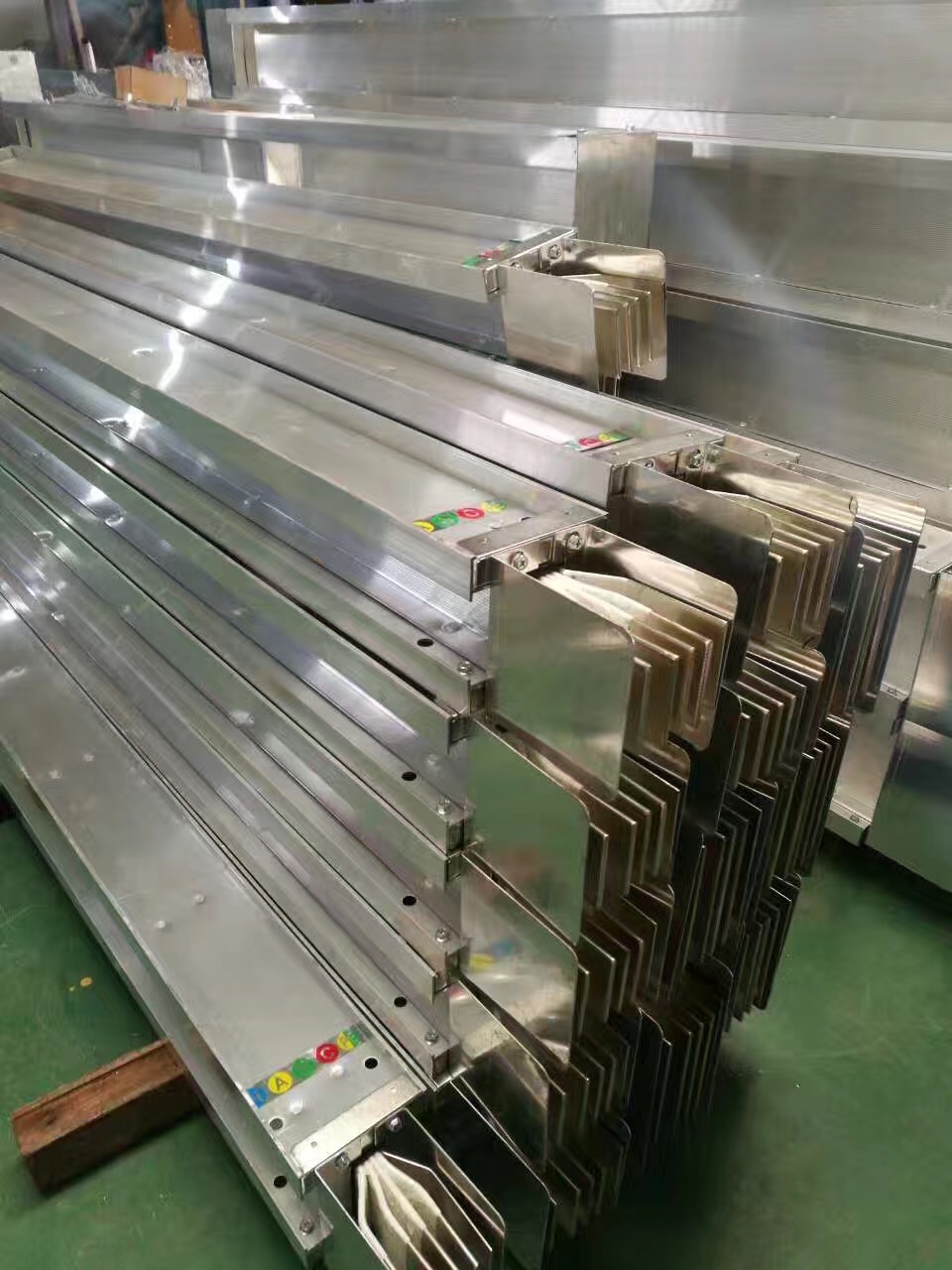

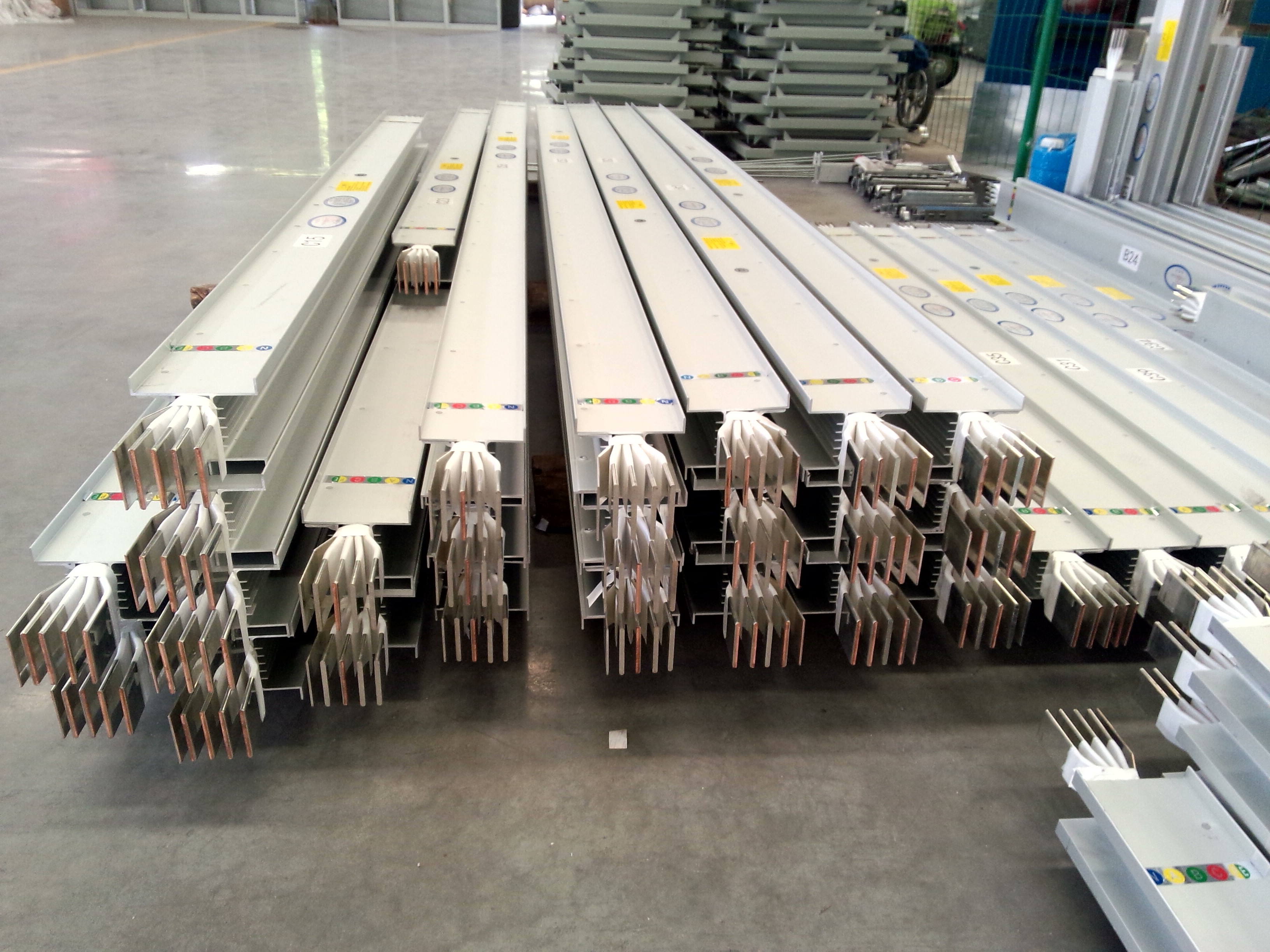

500A封閉式母線槽適用于交流頻率50HZ，系統電流等級一般為250～5000A，額定電壓400～1000V，防護等級IP40～I(xiàn)P65，根據導體數量有三相四線制和三相四線制。相五線制（增加了獨立的PE排，有的廠家提供鋁合金外殼作為整個PE接地的方式）

封閉式母線槽是由維護外殼的金屬板、導電條、絕緣材料及相關附件組成的母線系統。可制成間隔有插入式接線盒的插入式封閉母線，也可制成中間不帶接線盒的饋入式封閉母線。

封閉式母線槽系統一般用于變壓器與配電柜之間以及供電系統從配電中心（配電盤、柜）到負載的干線布線方式（供配電運輸、干線）的連接。輸、配電同時配備進線箱、插入式開關箱等機組及過載、短路、漏電、欠壓等維護功能）；主要用作工礦企業、高層建筑的新型供配電設備。

構造

　　導電封閉式母線外殼的表面處理是一項很重要的工作，它包括酸洗、磷化、烘干、噴粉、固化等工藝過程。采用聚酯環氧粉末噴涂的外殼，其表面附著力強保持時間久，并能起到絕緣作用。

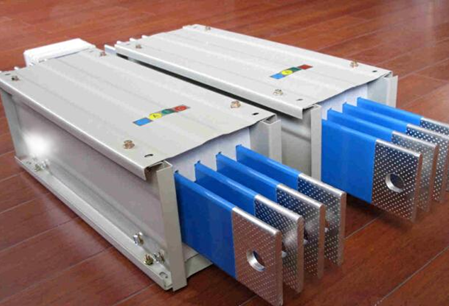

　　(1)導電銅排——由純銅排組成，導電銅排接頭的表面應均勻鍍錫或鍍銀。

　　(2)絕緣材料——由聚四氟乙烯、聚碳酸高強絕緣塑料塊組成。

　　(3)固定螺栓、絕緣套管、蓋板。

500A封閉式母線槽產品特點：

　　1）適合于大跨距安裝

　　該系列母線槽體積小、結構緊湊，外殼采用成型輥壓成波紋形截面型材，極大的提高了其載荷能力，使其具有非凡的支撐強度，可保證連接6m母線中心載重70Kg，撓度不超過15mm，解決了大跨距場所安裝無法支撐吊裝的難題。

　　封閉式母線槽 可在1m長度內設置2個插口，兩面設置即可達4個，而不影響其支撐強度。

　　2）安裝方便快捷

　　A、封閉式母線槽400A因其設計跨距大，所以安裝支撐少，接頭數量少，可大幅度提高安裝速度；B、采用對接式接頭，連接時需將連接銅排插入接頭，再擰緊螺栓即可；C、體積小、重量輕、安裝方便。

　　3）散熱性能好，適合大電流輸送，過載能力強A、波紋型蓋板在散熱時起到肋板的作用，增大了散熱面積，熱阻小，導熱速度快，降低了銅排的溫升；B、封閉式母線槽 接頭采用雙面搭接，使母線草接頭處銅排搭接面積增大了一倍，降低了接觸電阻及接頭溫升。
