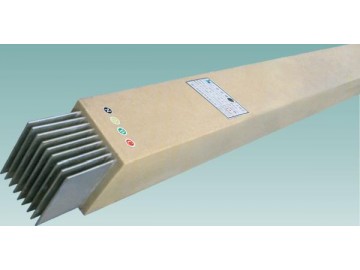

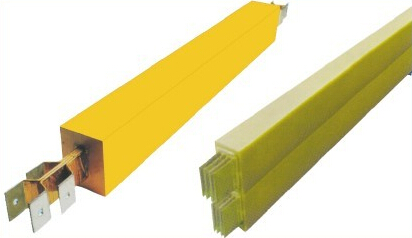

空氣絕緣封閉母線槽，專供交流三相四線、三相五線制，頻率50~6OHz，額定電壓至660V，額定工作電流100~4000A的供配電系統傳輸電能之用。主要應用于現代化的廠房、車間和高層建筑，特別適用于空氣濕度較大和鹽霧污染較大的場所。

空氣絕緣封閉母線槽結構特點

母線槽外殼采用冷壓成型的軌道鋁合金材料，裝配簡單快捷，外形美觀。

采用分離空氣絕緣型式，其相間及相地之間的凈距離和爬電距離遠遠大于標準要求，極為安全可靠。

內部絕緣件均采用高強度環氧樹脂材料，提高了母線槽的抗動、熱穩定的能力。

空氣絕緣封閉母線槽接頭采用對接連接方式，同時采用雙連接銅排連接，有效地增加了接頭的接觸面積，且安裝方便、快捷。

主要技術參數

　　母線槽符合IEC439-2，GB7251.2-1997。

　　母線槽能保證在額定電流及110%的額定電壓下長期正常工作。

　　母線槽在周圍空氣溫度為20±5℃，相對濕度為50~70%的常態下，其每節的絕緣電阻不低于20MΩ。

　　母線槽能承受3750V工頻耐壓，歷時lmin無擊穿和閃絡現象。

　　母線槽在長期通以額定電流時，其導電部位的溫升不超過標準數值。

　　插接箱與母線槽的插拔次數不少于200次。
