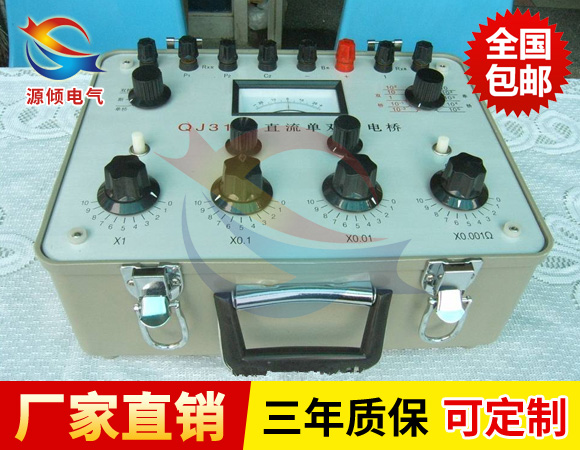

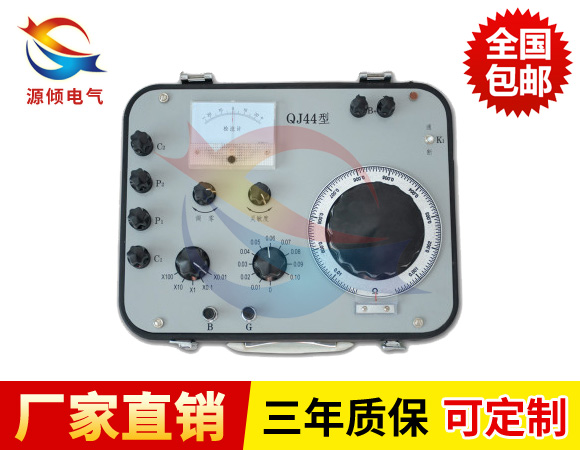

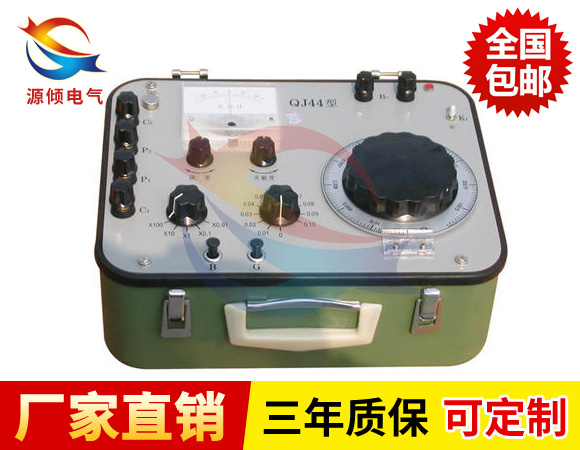

直阻電橋是采用凱爾文線路寬量程的攜帶式精密型直流電橋。產品置有指零儀并能內附工作電源。適宜工礦企業、科研單位的實驗室及室、車間現場或野外工作場所對直流低電阻作精確測量。是電線電纜行業規程產品。直流雙臂電橋，采用國際流行新穎外殼。對金屬棒、板料、電纜、導線等，金屬導體的電阻值的測定。對電流匯流排、金屬殼體等焊接質量的檢查。對低阻標準器、直流分流器、功率型電阻器等的校驗和調整。對開關、電器、接觸電阻的測定。對各類型電機、變壓器線組的直流電阻測量和電刷、開關的接觸電阻以及作升溫試驗等。

直阻電橋工作原理

儀器采用恒流源—電壓降方法測試。為了消除測量中接觸電阻及引線電阻的影響，測量采用四端鈕方法，本產品所附測量線可滿足這一要求。

使用條件：
1環境溫度：20±15℃
2相對濕度：75％以下
3供電電源：220V±10%，50Hz±1Hz
4無劇烈震動和機械沖擊
5環境周圍無強電磁場干擾
6空氣中不含腐蝕氣體、灰塵和有害雜質
7通風條件良好

注意事項：

1、本儀器使用完畢后將項7項8按鍵放松，項3電源開關撥向“關”。
2、本儀器應貯放在周圍空氣溫度+5℃～+35℃，相對濕度小于80%的室內，空氣中不應有腐蝕氣體，避免陽光曝曬及防止劇烈震動。
3、本儀器若在長期使用中，發現靈敏度不能滿足要求時，應考慮：（1）1.5V二節干電池已用畢，這時可調換二節1號電池。（2）一節9V疊成電池已用畢，這時可調換疊成電池。
4、在測量感抗負載的電阻（如電機、變壓器等）時，必須先接電源按鈕（項7），然后按檢流計按鈕（項8），斷開時，先放開項8，再放開項7。
5、在測量時，被測電阻的接線電阻要小于0.002歐姆，當沒量小于10歐姆的被測電阻值時，要扣除接線電阻所引起的誤差。
6、使用時，測量盤×1000，不允許置于“0”位。
7、儀器初次使用或相隔一定時期再使用時，應將各旋鈕開頭盤轉動數次。
8、儀器在運輸時應有防震，防潮包裝。用戶攜帶時，應注意不使儀器發生碰撞。
9、用戶自己維修時，需要焊接熟練的人員焊接，否遇，產生假焊接會導致儀器不好使用或產生接觸不良，還有千萬別焊接錯線的位置。用戶自己修理越搞越糟，說明自己修理上有錯誤
