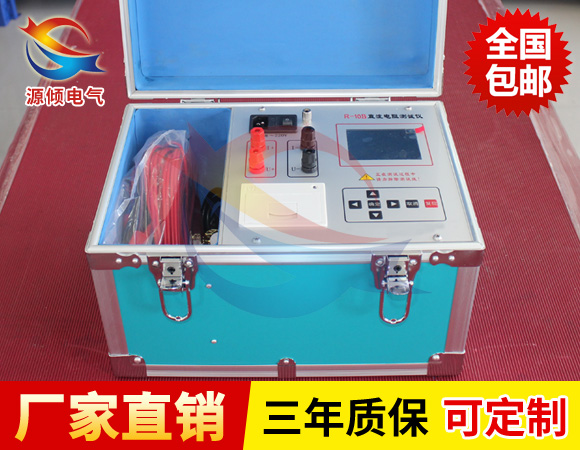

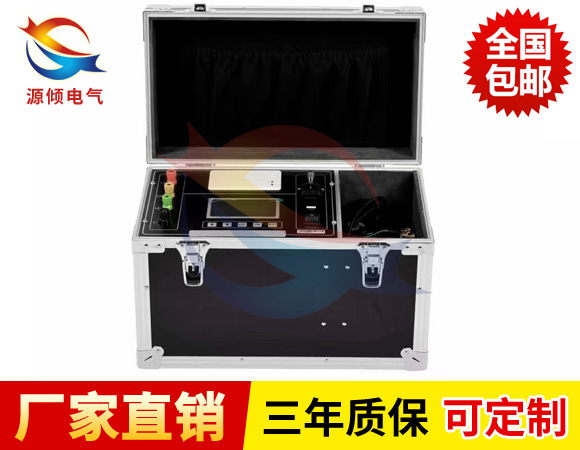

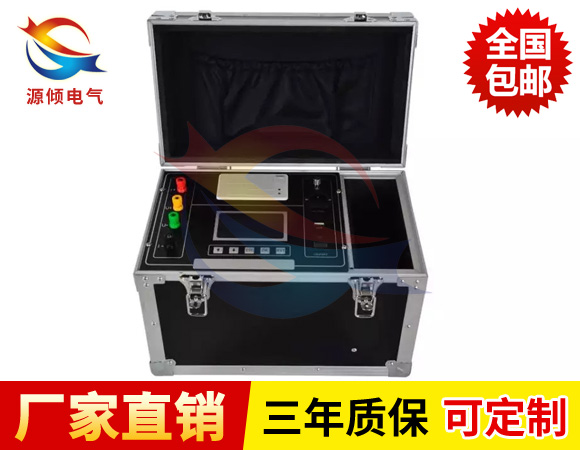

20A三通道直流電阻測試儀對變壓器的直流電阻的測量，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關接觸是否良好等情況。在以前對直流電阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，對變壓器直流電阻測量起來時間需要很長，而且精度也較低，為此我公司研制開發出了直流電阻測試儀，儀器采用了先進的開關電源技術，由四位半LCD液晶顯示測量結果，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。

高品質直流電阻測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。具有自動數字調零；對各種誤操作有自動保護功能，測量速度比電橋快一百多倍。非常適合電力工業部門對變壓器繞組、互感器、電機繞組等感性試品的直流電阻的測量，也可作為開關接觸電阻、電纜電阻及一般電阻的測量工具。儀器內裝可充電電池組（12V），交、直流兩用，便于現場及野外測試。

工作原理：

 本測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。中央控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。

高品質直流電阻測試儀產品特點：

1、輸出電流大、測量范圍寬、體積小、重量輕，操作簡單；

2、測試速度快、測量精度高、復測性好、抗干擾能力強；

3、具有完善的保護電路和放電報警功能，減少誤操作，可靠性強；

4、采用高速微控制器，自動完成穩流判斷、數據采集和阻值顯示；

5、采用192*64大屏幕液晶顯示，室外顯示清晰可見；

6、內置大容量非易失性存儲器，可存儲500組測量數據；

7、內置高精度實時時鐘功能：可進行日期及時間校準。

8、自帶高速微型熱敏打印機：可打印測量及歷史數據。

注意事項:

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要使儀器復位后關閉電源再拆除測試線。

7、測試過程中，禁止移動測試夾和供電線路。

8、在測無載調壓變壓器倒分接前一定要復位，放電結束后，放電提示音結束，且提示信息消失后再切換分接開關。

9、測試結束后，按“復位”鍵，一定要等放電指示燈熄滅，提示信息消失后再關掉電源，進行拆線。

10、測試過程中請少斷電或測試夾鉗脫落。

11、接通電源前請先接好地線，測試結束后請Z后拆地線。
