概述：

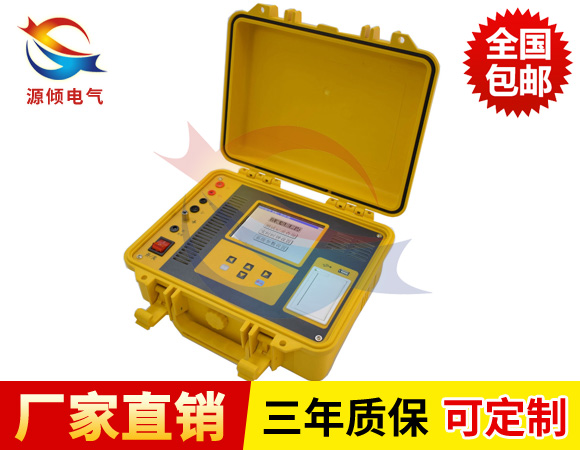

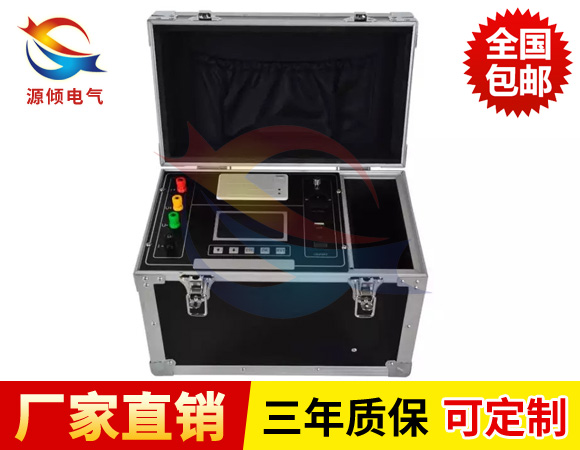

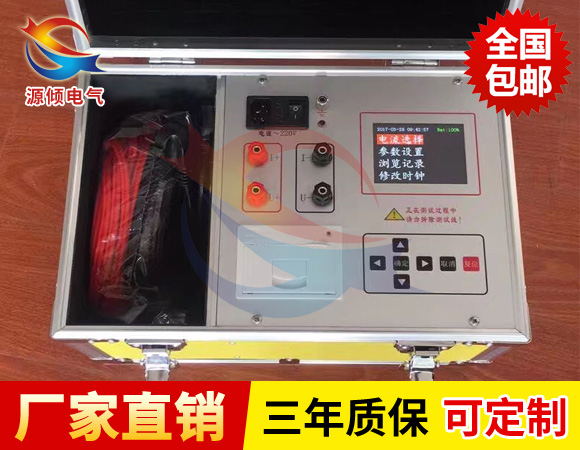

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，利用本公司自身技術優勢開發研制了新一代系列JYR-10S直流電阻測試儀。該儀器采用全新程控線性恒流源技術，具有輸出電流大，電流檔位多，體積小，重量輕等特點。整機由單片機控制，自動完成自檢、數據處理、顯示、保存、打印等功能，采用精密電子測量技術，使得儀器測量精度高，測量范圍寬，操作簡便，可實現變壓器和電壓互感器的感性電阻快速測量。

功能特點：

1  采用高精密電子測量技術和高性能單片機，使得儀器具有測量精度高，數值穩定，重復性好等特點。

2  可根據負載情況選擇合適電流，電流檔位多，最大可以輸出10A電流。

3  具有打印、存儲、實時查看數據等功能。

4  采用了大屏幕漢字顯示、菜單操作，界面友好，一目了然，方便操作。

5  微型打印機為熱敏式打印機，速度快，表面可直接安裝打印紙。

6  具有自動放電和放電音響報警指示等功能。

7  通過RS232串行口對設備內的數據進行管理，實現無紙化辦公。

JYR-10S直流電阻測試儀 技術指標：

1、輸出電流：5A、1A 、100mA、10 mA、1mA

2、量程：     2Ω-20KΩ     （1mA檔）

                0.2Ω-2KΩ     （10mA檔）

20mΩ-200Ω    (100mA檔)

2mΩ-20Ω(1A檔)

0.4mΩ-4Ω(5A檔)

3、準確度：0.2%±2μΩ

4、分辨率：1μΩ

5、工作溫度：-20～40℃

6、環境濕度：≤90%RH，無結露

7、工作電源：AC220V±10%，50HZ±1HZ

安全措施:

1  使用本儀器前必須認真閱讀本手冊。
2  儀器的使用者應具備一般電氣常識。
3  儀器使用避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4  儀表應避免長期顛簸和劇烈振動。
5  對儀器的維修、調試應由專業人員進行。
6  測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
7  測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。
8  在測試過程中，禁止移動測試夾和供電線路。
