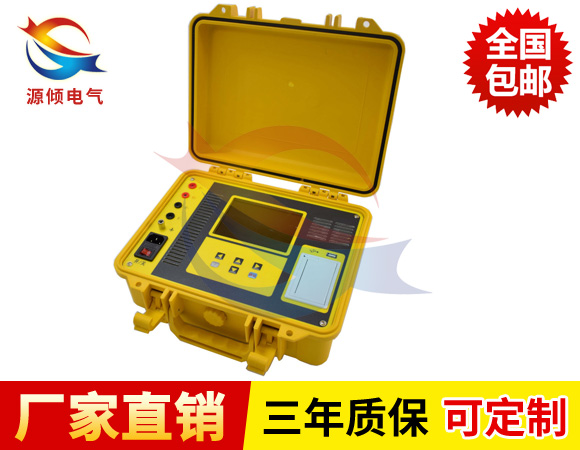

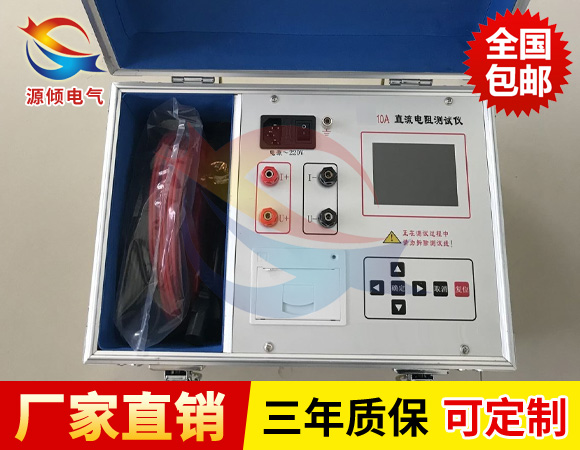

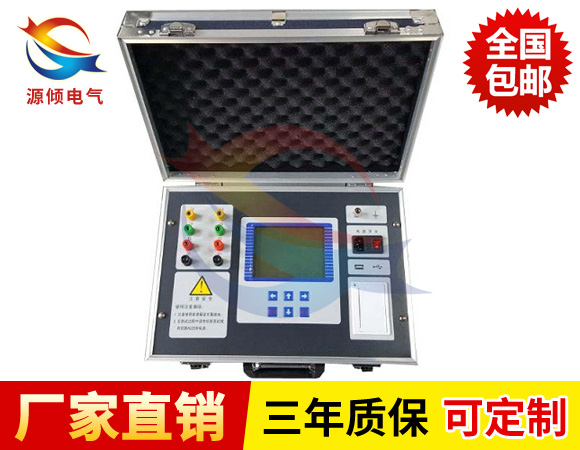

抗干擾型變壓器直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。是測量電力變壓器等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器，其測量速度比電橋快幾百倍。儀器內裝可充電電池組（12V），交、直流兩用，便于現場及野外測試。

抗干擾型變壓器直流電阻測試儀性能特點：

1、測試速度快：本儀器大輸出充電電流可達1A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和，從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍。

2、準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好。

3、測量范圍廣：電阻測量范圍為1μΩ～20kΩ，量程廣。

4、交直流兩用：本儀器內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。

工作原理：

本測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。*控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，得到實際電阻值。
本儀器可存儲255試驗數據，并且可打印存儲的所有試驗數據。儀器復位、掉電時所存儲的數據均不丟失。

技術參數：

1、輸出四個檔位電流:40A、20A、10A、5A

2、分辨率:0.1μΩ

3、量程:20mΩ - 4Ω (5A檔); 10mΩ - 2Ω (10A檔);

0.2mΩ - 1Ω( 20A檔); 0.1mΩ - 0.5Ω (40A檔);

4、準確度:0.2%

5、環境溫度:0~40℃

6、環境濕度:<90%RH

7、工作電源:AC220V±10%，(50±1)HZ

8、外形尺寸:400×200×350mm

9、重量:13kg

注意事項

1、開機前請檢查電源電壓：交流220V±10% 50Hz。

2、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

3、試驗時機殼必須可靠接地。

4、變壓器直流電阻測試儀在測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試人員和設備的安全。關閉輸出時，電感會通過儀器泄放能量。切記要在放電指示完畢后才能拆掉測試線。

5、對于無載調壓變壓器，不允許測量過程中切換分接開關。

6、變壓器直流電阻測試儀在測量過程中如果電源突然斷電，請不要立刻拆卸接線，至少等待半小時后才可拆卸接線。

7、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長。

8、試驗時不允許不相干的物品堆放在變壓器直流電阻測試儀面板上和周圍。

9、更換保險管和配件時，請聯系直流電阻測試廠家。

10、最后就是要注意防潮、防油污
