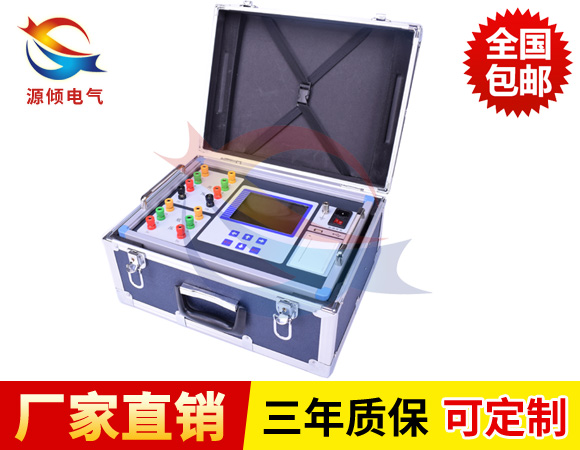

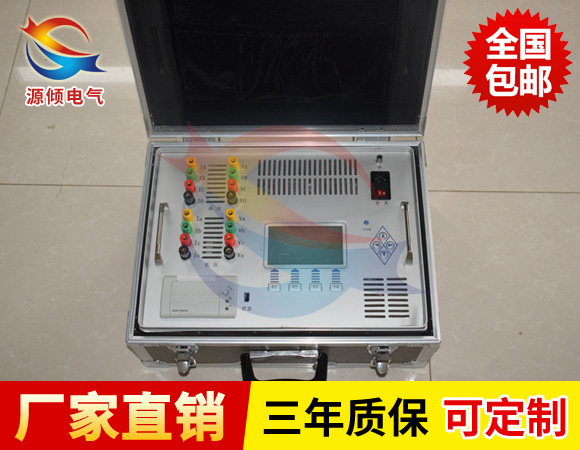

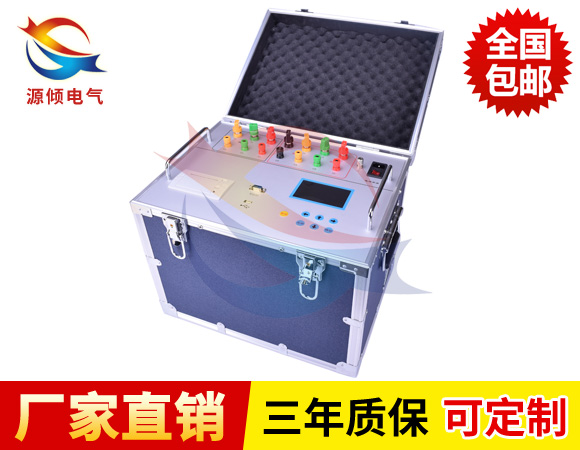

40A變壓器直流電阻測試儀是測量大容量變壓器直流電阻設計的新型儀器，是設計成一體的高精度穩流電源及測試部分組成，測試過程微機控制，自動完成穩流判斷、數據采集、數據處理、阻值顯示及打印。

特性：

① 微電腦控制的智能儀器，可存儲測試結果；

② 交流供電，便攜式設計，使用、攜帶方便；

③ 采用先進的恒流電源技術，大大降低了儀器的體積、重量與功耗，進一步縮短了測量時間，保證了測量數據更加穩定可靠。

④ 自帶微型打印機，直接輸出打印結果

⑤ 本儀器適用于各類電力變壓器、互感器繞組等感性、低阻值電阻的測量與分析。

40A變壓器直流電阻測試儀技術指標

1、輸出四個檔位電流:40A、20A、10A、5A

2、分辨率:0.1μΩ

3、量程:20mΩ - 4Ω (5A檔); 10mΩ - 2Ω (10A檔);

0.2mΩ - 1Ω( 20A檔); 0.1mΩ - 0.5Ω (40A檔);

4、準確度:0.2%

5、環境溫度:0~40℃

6、環境濕度:<90%RH

7、工作電源:AC220V±10%，(50±1)HZ

8、外形尺寸:400×200×350mm

9、重量:13kg

注意事項

1、直流電阻測試儀可室內室外使用，但應避免陽光直射、雨淋、腐蝕氣體、塵埃過濃等場所使用；

2、使用前，儀器的接地端子必須良好接地；

3、測試過程中如遇到突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除；

4、在測試過程中，禁止移動測試夾和供電線路。

5、測量無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，一定要等放電指示停止后，切換檔位，進行下一次測量。

6、測量有載調壓變壓器，可一次供電完成，儀器程序設計允許在某一分接測完后，把分接開關導至下一分接，儀器將進入下一分接的測量

7、測試完畢后需先關閉電源，再拆除測試線；
