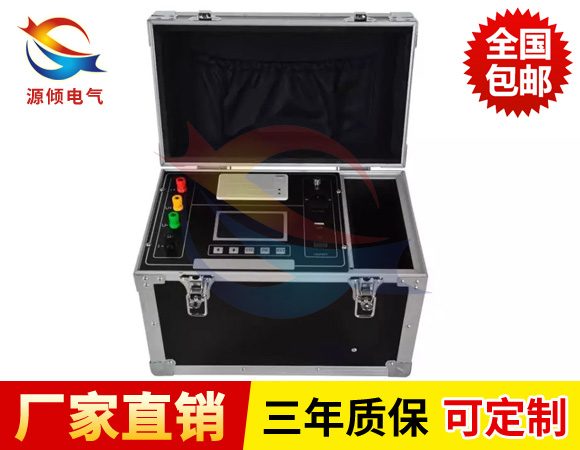

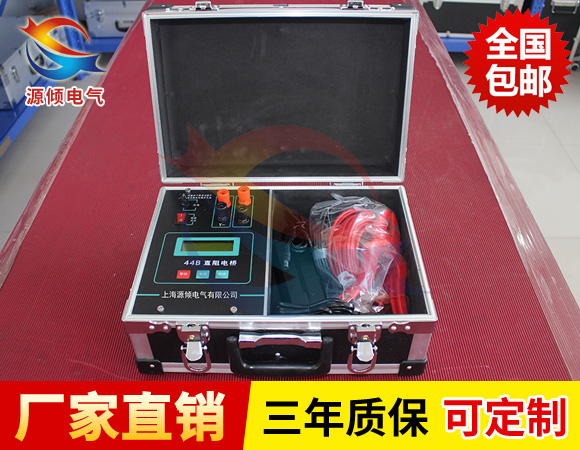

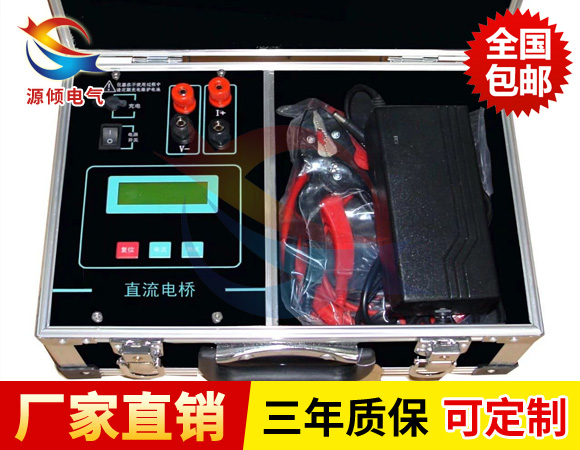

變壓器直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我利用自身技術優勢研制了變壓器感性負載直流電阻測試儀該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

變壓器感性負載直流電阻測試儀主要功能 ：

1.直流電阻測試儀采用高速16位A/D轉換器，測量數據穩定，重復性好。
2.直流電阻測試儀自動程控電流源技術，電流源共設1000個電流檔位，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍測量狀態,無須手動切換電流換檔。
3.高度智能化設計，功能設置巧妙先進，可自動判斷測試線虛接、斷線等故障。
4.保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
5.可顯示測量電流和測量時間。
6.智能化功率管理技術，可有效減輕儀器內部發熱。
7.可儲存120次測量數據，掉電不丟失。
8.全部漢字菜單及操作提示，直觀方便。

操作注意事項

1、測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試 人員和設備的安全。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。

2、對于無載調壓變壓器，不允許測量過程中切換分接開關。

3、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。

4、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。

5、開機前請檢查電源電壓:交流 220V±10%，50Hz。

6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

7、試驗時機殼必須可靠接地。

8、試驗時不允許不相干的物品堆放在設備面板上和周?chē)?/p>

9、更換保險管和配件時，請使用與本儀器相同的型號（詳見技術指標）

10、本儀器注意防潮、防油污。

11、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。
