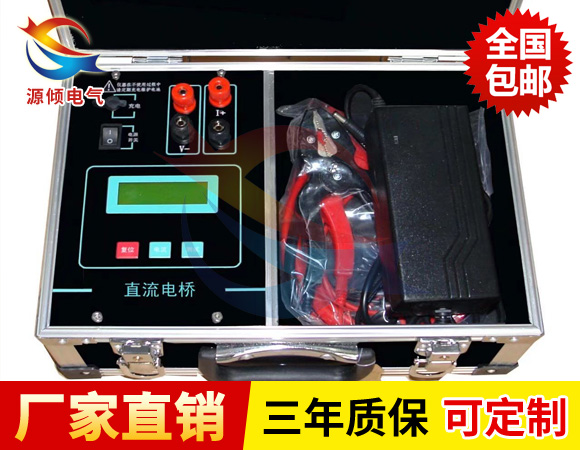

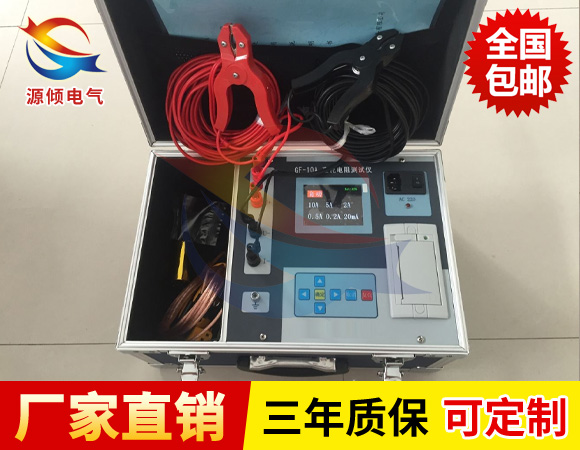

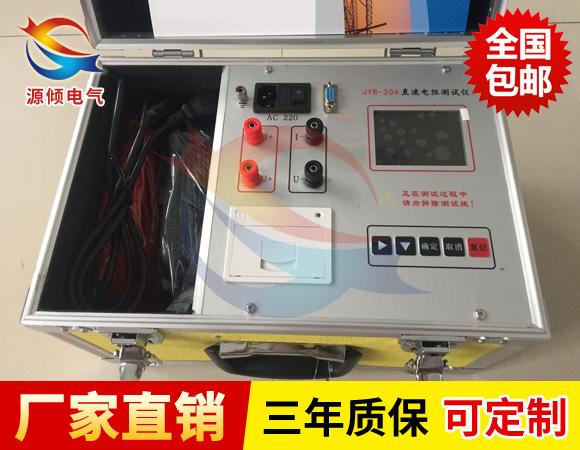

快速直流電阻測試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。在通常情況下，用傳統的方法（電橋法和壓降法）測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔而研制開發的智能型直流電阻快速測試儀。以高速微控制器為核心，內置充電電池及充電電路，采用高速A/D轉換器及程控電流源技術，達到了的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善。充放電速度快等特點。該儀器。體積小、重量輕、便于攜帶。它具有測量迅速、使用方便、測量精度高等特點。自檢和自動校準功能降底了儀器使用和維護的難度，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。

快速直流電阻測試儀功能特性:

1、整機由高速單片機控制，自動化程度高，操作簡便。
2、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選
擇電流，適合小型變壓器和電壓互感器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能化功率管理技術，儀器總是工作在Z小功率狀態，有效減輕儀器內部發熱，節約能源。
7、內置直流供電系統，自帶充電功能，可采用交直流兩種方式供電，便于現場使用。

智能型變壓器直流電阻測試儀技術指標

1、 輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA

2、 分辨率：0.1μΩ

3、 量程：100Ω-200KΩ   （<5mA檔）

        1Ω-500Ω     （40mA檔）

        100mΩ-100Ω    (200mA檔)

        5mΩ-20Ω (1A檔)

        1mΩ-4Ω (5A檔)

         0.5mΩ-2Ω   (10A檔)

4、 準確度： 0.2%

5、 工作溫度：0～40℃

6、 工作濕度：<90%RH，不結露

7、 外形尺寸:長390mmX寬205mmX高290mm

注意事項:

1、使用本儀器前一定要認真閱讀本手冊。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試完畢后一定要使儀器復位后關閉電源再拆除測試線。

7、測試過程中，禁止移動測試夾和供電線路。
