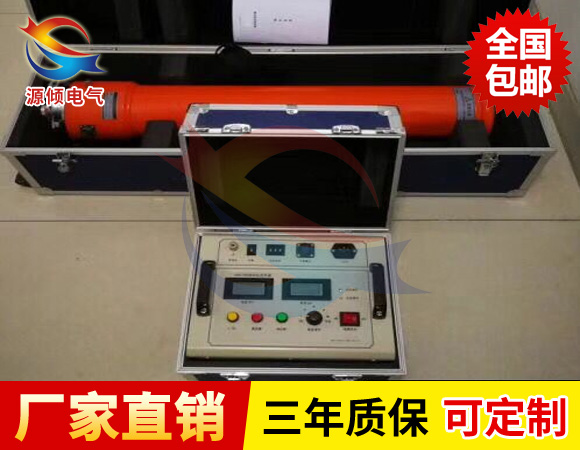

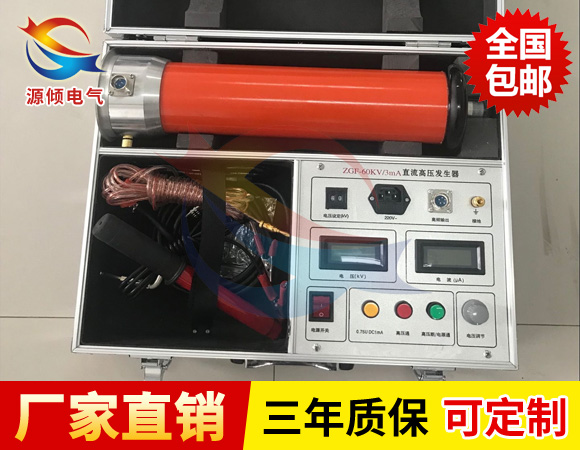

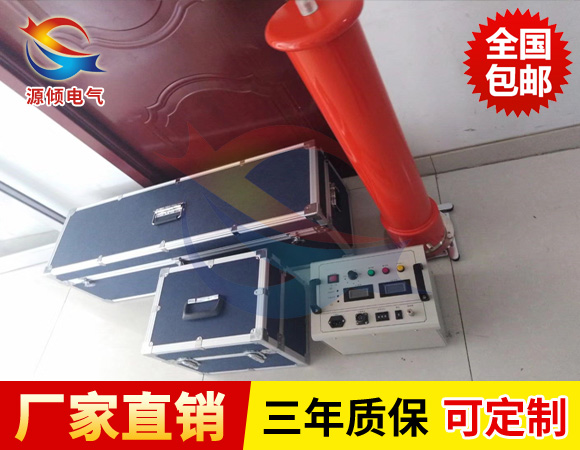

便攜式直流高壓發生器采用了高頻倍壓電路，應用了先進的PWM高頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能優越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
主要技術性能
規 格 技術參數 | 60/2 | 100/2 | 120/2 | 160/2 | 180/2 | 200/2 | 250/2 | 100/200 3/2 | 200/300 5/2 | 其 它 等 級 |
輸出電壓(kV) | 60 | 100 | 120 | 160 | 180 | 200 | 250 | 100/200 | 200/300 |
600～800kV等合同 定做。 |
輸出電流(mA) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3/2 | 5/2 | |
輸出功率(W) | 120 | 200 | 240 | 320 | 360 | 400 | 500 | 400 | 600 | |
充電電流(mA) | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5/3.0 | 7.5/3.0 | |
機箱重量 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 | |
倍壓筒高度 | Φ80 ×500 | Φ80 ×620 | Φ80 ×770 | Φ80 ×770 | Φ110 ×770 | Φ110 ×770 | Φ110 ×820 | Φ110 ×800 | Φ110 ×1350 | |
倍壓重量 | 6.3 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 | |
高壓極性 | 負電壓極性,零電壓啟動,連續可調。 | |||||||||
工作電源 | AC 220V±10%;50Hz | |||||||||
電壓測量誤差 | 1.0%（滿度）±1個字,zui高分辨率0.1%kV | |||||||||
電流測量誤差 | 1.0%（滿度）±1個字,zui高分辨率0.1%uA | |||||||||
過壓整定誤差 | ≤1.0% | |||||||||
0.75切換誤差 | ≤0.5% | |||||||||
紋波系數 | ≤1.0% | |||||||||
電壓穩定度 | 隨機波動,電源電壓變化±10%時≤0.5% | |||||||||
工作方式 | 間斷使用;額定負載30分鐘;1.1倍額定電壓使用:10分鐘 | |||||||||
環境溫度 | -15℃～50℃ | |||||||||
相對濕度 | 當溫度為25℃時，不大于90%(無凝露) | |||||||||
海拔高度 | 2500米以下 | |||||||||
便攜式直流高壓發生器產品特征
1、直流高壓發生器具有紋波系數小、電壓輸出穩定可靠、無噪音、可靠性好
2、具有過壓、過流、零壓啟動和故障保護功能，電壓保護值可整定，顯示直觀
3、電壓、電流采用數碼顯示，且通電源就有讀數，方便監視輸出狀態
4、具有0.75倍電壓換算，方便測試氧化鋅避雷器
5、產品結構緊湊、體積小、攜帶方便
