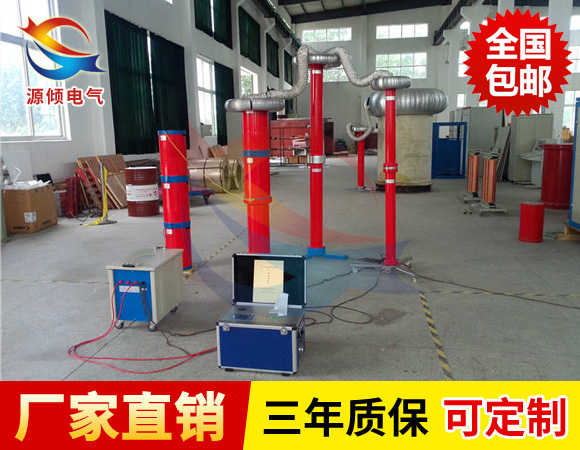

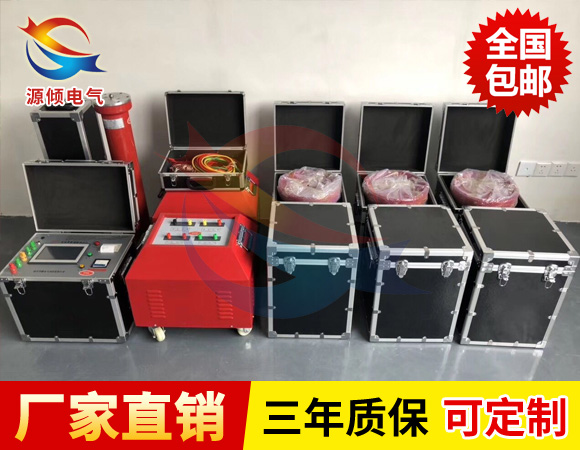

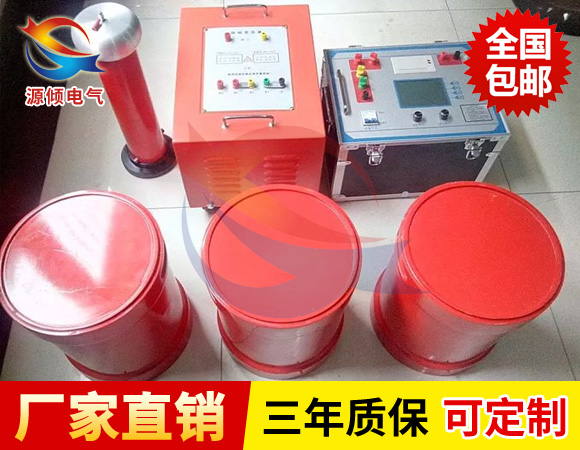

135KVA/108KV變頻串聯諧振耐壓裝置，主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。變頻串聯諧振耐壓裝置配備：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中常見的一次電氣設備。

135KVA/108KV變頻串聯諧振耐壓裝置主要特點：

1、體積小、重量輕，適合于現場使用

變頻串聯諧振試驗成套裝置集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。

2、安裝可靠性高

變頻串聯諧振試驗成套裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

3、試驗的等效性好

變頻串聯諧振試驗成套裝置采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。

操作步驟：

1.根據各種試品接線方法，保證各點的接觸良好，保證一點接地，且接地點距分壓器zui近。

2.確保連接無誤后接通電源。

3.打開主機電源開關會顯示主菜單

4.將光標移至：試驗參數設置；按確認鍵。進行各項參數的修改，用上下左右

和確認鍵執行。

然后返回主菜單。

5. 將光標移至：系統參數設置：按確認鍵。進行時間參數的修改，用上下左右和確認鍵執行。

6. 將光標移至：進入試驗：按確認鍵。

7. 此時接上IGBT的輸入電壓選擇試驗方法，進行試品的試驗，用確認鍵執行。

8. 選擇手動試驗時，首先進行的是找到試品諧振點，用上下鍵進行，使試驗電壓在zui高點；在完成了此項操作后請按面板調壓鍵用左右鍵移位，上鍵增加激勵功率當接近試驗電壓后用右移鍵將光標移至小數點后慢慢增加功率防止試品擊穿，到額定電壓后主機開始自動計時至設定時間退出試驗。選擇自動試驗時只要按了確認鍵就不要這些操作了。

9.進入試驗前注意試品的安全距離，確保人生安全。

10.主菜單的測試操作項請你不要任意改動應將這兩個系數記到說明書中，防止丟失。
