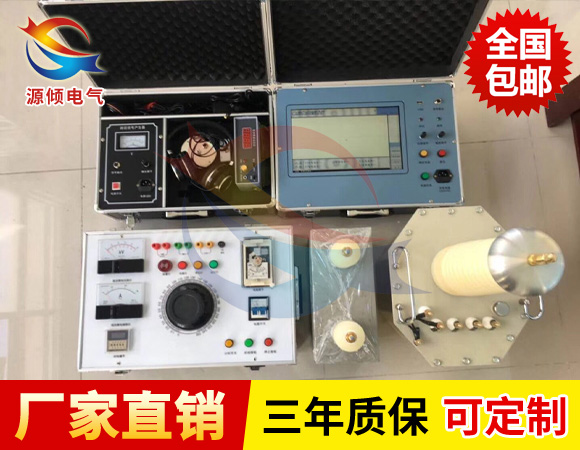

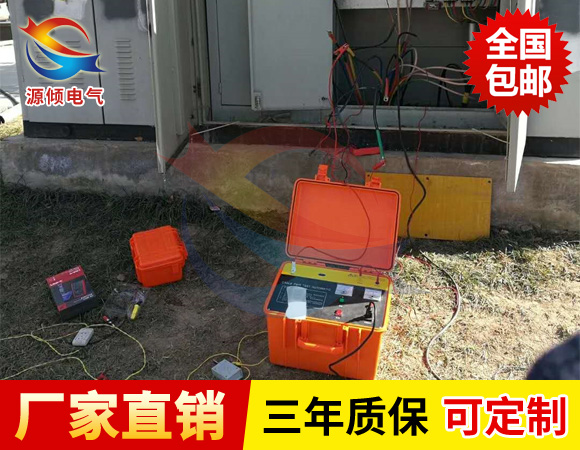

數字式電纜故障定位儀由測試主機、路徑信號產生器、路徑信號接收器和定位儀等幾部分組成。故障測試主機包括一體化電腦、低壓脈沖產生和數據處理，用于測試故障的距離，也可用來測量電纜的長度和電波在電纜中的傳播速度。
數字式電纜故障定位儀功能特點
1、電纜故障測試儀采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電池供電，便于現場檢測。
2、采用12.1英寸大屏幕觸摸系統，全電腦操作平臺集成化軟件，徹底告別電纜測試儀單片機時代，并配有電纜故障測試管理軟件。
3、采用USB通信接口，采集信號穩定，如果配一款筆記本電腦可實現雙控雙顯，主機可自動選擇z低6.25MHz、zui高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。
4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。
5、可內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。
6、智能組合式采樣器，取代了煩瑣的現場接線，波形直觀，容易分析，與高壓隔離，對主機、操作人員安全。

技術參數
1、電纜故障測試系統
●可測試各種電力電纜的各類故障及同軸通信電纜和市話電纜的開路、短路故障。
●可測量長度已知的任何電纜中電波傳播的速度。
●測試距離：不小于40千米
●系統誤差：小于1米
●采樣頻率：25MHz
●分辨率：0.2米
●測試盲區：小于16米
●電源：直流12V(免維護電瓶)
●重量：5Kg
2、路徑信號產生器
●輸出信號頻率：30KHz
●振蕩方式：斷續
●輸出功率：30W
●電源：220V±10％
●重量：4Kg
3、定位儀
●測試靈敏度：50Ω內阻的信號源輸出300Hz信號，定點儀在維持輸出為2V、信雜比優于20：1的情況下輸入信號不大于10μv。
●輸入阻抗：不小于1.2KΩ。
●使用2×2000Ω耳機。
●工作電壓：DC9V±10％。
●使用環境溫度：-20℃～70℃
