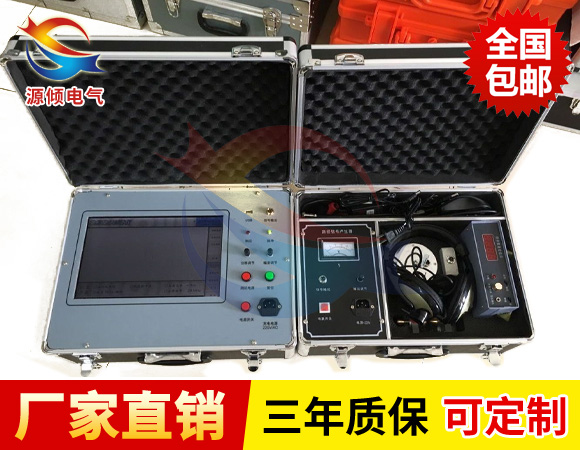

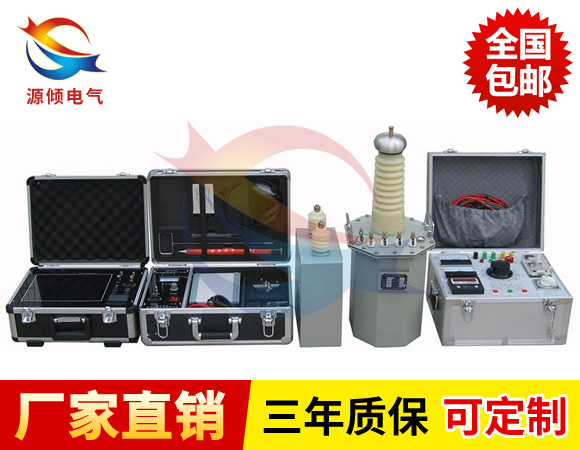

電力電纜故障綜合測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。適用于測試各種型號、不同電壓等級的電力電纜及通信電纜。

電力電纜故障綜合測試儀技術參數

測距功能（M）：

(1)測距模式：低壓脈沖、脈沖電流。

(2)采樣頻率：100MHz。

(3)分辨率：低壓脈沖模式1m；脈沖電流模式4m。

(4)低壓脈沖模式發射電壓：30V。

(5)測距范圍：30km。

(6)盲區：2m。

聲磁同步功能（M）：

(7)聲音信號通頻帶：中心頻率400Hz，帶寬200Hz。

(8)信號增益：80dB。

(9)精度：0.1m。

路徑探測功能（M）：

(10)接收頻率：1kHz。

(11)增益：80dB。

路徑探測信號發生器（T）：

(12)發射頻率：1kHz。

(13)發射功率：≥3.5W。

(14)輸出特性：開路電壓≥100Vp-p；短路電流≥300mA；

根據實際負載全自動匹配；自動短路保護。

電源：

(15)電池（M&T）：內置鋰離子電池組，標稱電壓7.4V，容量3000mAH。

(16)功耗：主機（M）400mA，可連續使用時間>6小時；

      信號發生器（T）500mA?？蛇B續使用時間>5小時；

(17)充電器（M&T）：輸入AC220V±10%，50Hz；標稱輸出8.4V，DC1A。

(18)充電時間（M&T） lt;4小時。

(19)顯示方式：主機（M）320×240點陣大屏幕液晶；信號發生器（T）：表頭。

(20)體積（M&T）：270mm×220mm×80mm。

21.質量：主機（M）1.5kg；信號發生器（T）1.5kg。

22.使用條件（M&T）：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
