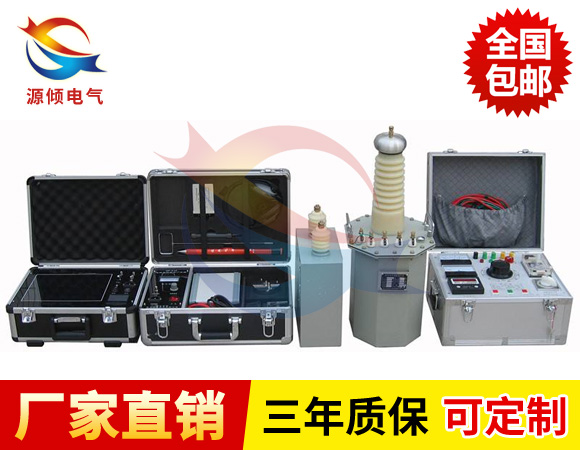

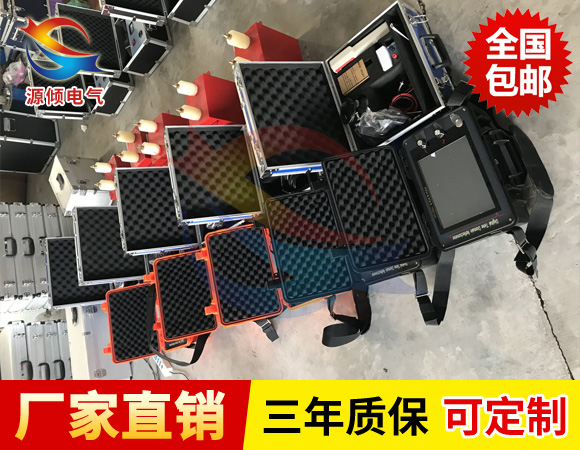

電纜故障測距儀，可以測試110KV以下電壓等級的各種類型電纜的高阻閃絡性、泄漏性故障，低阻、短路性故障及斷路故障。

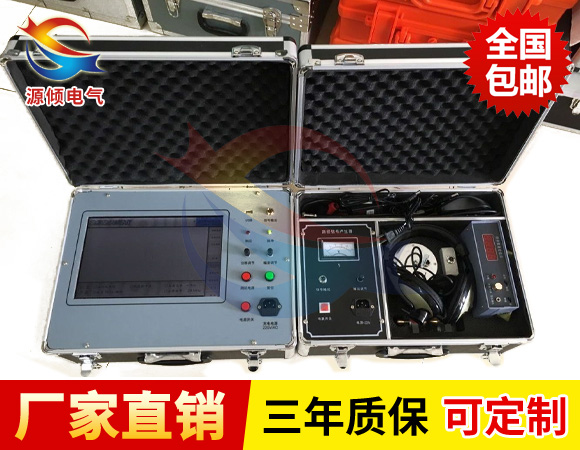

測試儀采用箱式結構，采用觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，用戶可通過觸摸屏直接操作。具有波形儲存功能，可以儲存大量的現場測試波形，供隨時調用觀察和同屏比較。測試界面簡單清晰，功能按鍵定義簡單明了，測量方法簡單快捷。

電纜故障測距儀主要技術指標：

1.測試方法，低壓脈沖法、高壓閃絡法。

2.技術參數

測試距離：低壓脈沖法時，最大測試距離30Km；高壓閃絡法時，最大測試距離不小于15Km。

系統測試精度：小于20cm。

脈沖幅度:  負載阻抗在50Ω時不小于250Vpp。

脈沖寬度:  0.2μs、2μs、4μs三種。

采樣頻率:  48MHz、24MHz、12MHz、6MHz。

系統定點誤差：主機測量結果再配合數顯同步定點儀測量，誤差為零。

讀數分辨率:  1m

預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。

對于其它非動力電纜，利用本機的測速功能可以在輸入該電纜的已知全長后，測出電波在該電纜中的傳播速度。

3.采樣方式：電流取樣法。

4.工作條件:溫度-10~ +45oC，相對濕度90%。

5.體積：430×300×190mm。

6.重量：約10kg。

注意事項

1.脈沖法測試時，注意要甩掉局內所有設備，在最外線上進行測量。

2.使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。

3.在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。

4.在閃絡法測試結束后，切斷，拆除本儀器與高壓測試裝置的連接線，再對高壓器和電纜的所貯電荷進行放電。放電時，應先加限流電阻r限制放電電流以使電流緩慢放電，待上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。

5.在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
