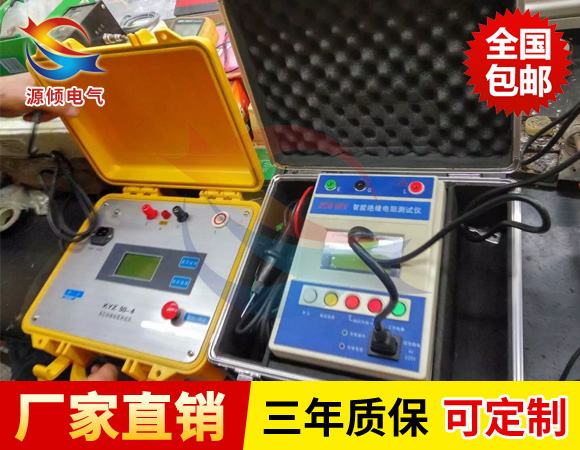

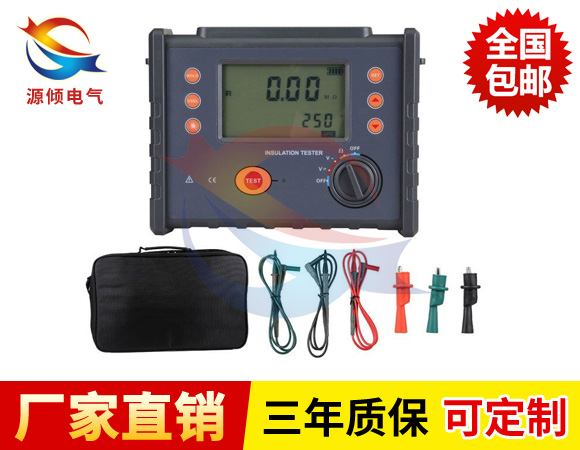

絕緣電阻測試儀采用嵌入式工業單片機實時操作系統，超薄形張絲表頭與圖形點陣液晶顯示器結合，該系列表具有多種電壓輸出等級（500V、1000V、2500V、5000V、）容量大、抗干擾強、指針與數字同步顯示、交直流兩用、操作簡單、自動計算各種絕緣指標吸收比、極化指數、各種測量結果具有防掉電功能等特點。是測量大容量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀。

絕緣電阻測試儀性能特點

1、自動轉換的高低范圍雙刻度指示, 彩色刻度易于讀識, 并且有LED顯示相應色彩。
2、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
3、高壓絕緣電阻測試儀采用超薄型張絲表頭，抗震能力強。
4、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大。
5、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

主要技術性能

準確度：       ±(10%+5字)

測量范圍：     0.1M～200GΩ

試驗電壓：     設定范圍：  0.5KV～5KV (500V,1000V,2500V,5000V)       準確度：  5%±10V

短路電流：     >5mA

測量時間：     1分鐘～10分鐘（與測量方式有關）

充電電源：     180～270VAC  ,50Hz/60Hz±1% (市電或發電機供電)

工作環境：     溫度-10～40℃，相對濕度20～80％。

操作方法：

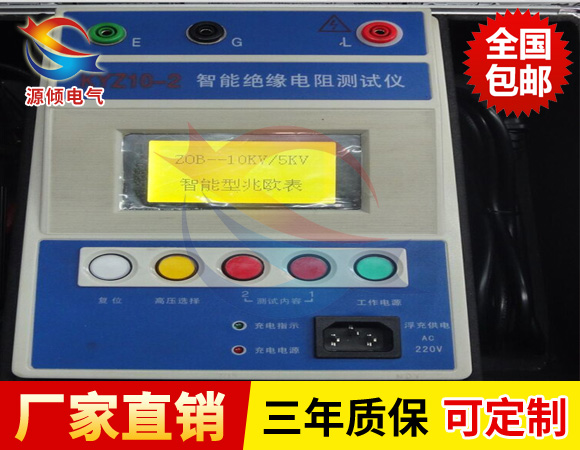

1. 開啟電源開關“ON”，選擇所需電壓等級，輕按一下指示燈亮代表所選電壓檔，輕按一下高壓啟停鍵，高壓指示燈亮，LCD顯示的穩定數值即為被測的絕緣電阻值，關閉高壓時只須按一下高壓啟停鍵，關閉整機電源時按一下“OFF”鍵。

2. 測量絕緣電阻時，先將被試品與其他電源斷開，短路放電，將儀表所配備的專用測試線按圖依次連接，紅色測試線插入儀表“E”端，另一端與被試品的接地點或外殼相接。將黑色屏蔽線的白色芯線插入儀表的線路“L”端，另一端和被試品與大地絕緣的導電部分相接。若需要保護環時，可將黑色屏蔽線的黑色芯線插入儀表的“G”端，另一端與被試品屏蔽部分或不參加測量的部分相接。（注：測量過程中，由于絕緣物產生電極化現象，會引起絕緣值讀數漂移、跳動，屬正?，F(xiàn)象。）

測量電氣產品的元件之間的絕緣電阻時，可將“L”和“E”端接在任一組線上進行。如測量發動機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

3. 啟動高壓后，機內定時器開始工作，一分鐘時儀表自動報警5秒，此時數值被鎖定，以便計算吸收產品介紹：

注意事項：

1．儀器應置于通風干燥處。

2．因儀器為內電池供電，儀器不用時應關閉電源，以減少電池電能損耗。

3．當儀器顯示不清或顯示屏右上角    閃動表示電池欠壓應迅速充電，充電時間5小時。

4．儀器長時間不用時應定時充電，以免電池失效。

5. 儀器充電時充電指示燈為紅色，當指示燈為綠色電池充電完成，應及時拔掉充電器，注意充電時間不要超過4小時

6．電池正常工作時間3。小時以上，正常使用壽命不超過2年，半年內保修。

7．除電池外儀器3年內免費質保，并提供軟件免費升級。
