高壓絕緣電阻測試儀整機電路設計采用微機技術設計為核心，以大規模集成電路和數字電路相合，配有強大的測量和數據處理軟件，完成絕緣電阻、電壓等參數測量，性能穩定，操作簡便。對于適用于現場電力設備以及供電線路的測量和檢修的用戶。

高壓絕緣電阻測試儀性能特點

1、嚴格遵循IEC61010安全標準進行設計和生產，符合并通過電壓標準（CATⅢ600V）和污染等級Ⅱ的安全標準。

2、自動釋放電壓功能。

3、背光功能便于在陰暗光線下工作。

4、條形圖顯示測量結果。

5、高壓提示符和紅色警示燈。

6、自動關機功能：當測量結束后15分鐘如果不操作會自動關機，自動關機后按ON/OFF鍵1秒后方可開機。

7、18組數據存諸功能。

8、設定測試時間TIME功能：在指定時間15分鐘內自動執行測量。

9、COMP測量（比較功能測量）。

10、PI測量（極化指數測量）。

11、PI測量能在任意兩點時間里，根據設定自動測量電阻比率。

操作方法：

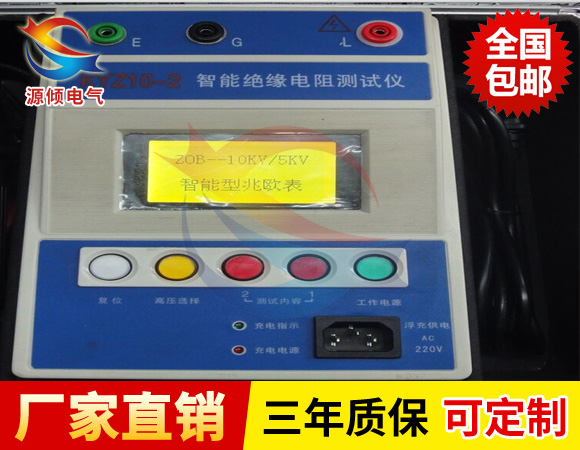

1. 開啟電源開關“ON”，選擇所需電壓等級，輕按一下指示燈亮代表所選電壓檔，輕按一下高壓啟停鍵，高壓指示燈亮，LCD顯示的穩定數值即為被測的絕緣電阻值，關閉高壓時只須按一下高壓啟停鍵，關閉整機電源時按一下“OFF”鍵。

2. 測量絕緣電阻時，先將被試品與其他電源斷開，短路放電，將儀表所配備的專用測試線按圖依次連接，紅色測試線插入儀表“E”端，另一端與被試品的接地點或外殼相接。將黑色屏蔽線的白色芯線插入儀表的線路“L”端，另一端和被試品與大地絕緣的導電部分相接。若需要保護環時，可將黑色屏蔽線的黑色芯線插入儀表的“G”端，另一端與被試品屏蔽部分或不參加測量的部分相接。（注：測量過程中，由于絕緣物產生電極化現象，會引起絕緣值讀數漂移、跳動，屬正常現象。）

測量電氣產品的元件之間的絕緣電阻時，可將“L”和“E”端接在任一組線上進行。如測量發動機相間絕緣時，三組可輪流交換，空出的一相應安全接地。

3. 啟動高壓后，機內定時器開始工作，一分鐘時儀表自動報警5秒，此時數值被鎖定，以便計算吸收產品介紹：

注意事項：

1．儀器應置于通風干燥處。

2．因儀器為內電池供電，儀器不用時應關閉電源，以減少電池電能損耗。

3．當儀器顯示不清或顯示屏右上角    閃動表示電池欠壓應迅速充電，充電時間5小時。

4．儀器長時間不用時應定時充電，以免電池失效。

5. 儀器充電時充電指示燈為紅色，當指示燈為綠色電池充電完成，應及時拔掉充電器，注意充電時間不要超過4小時

6．電池正常工作時間3。小時以上，正常使用壽命不超過2年，半年內保修。

7．除電池外儀器3年內免費質保，并提供軟件免費升級。
