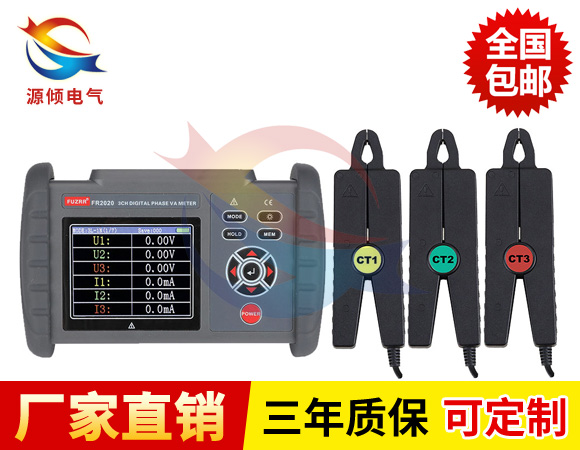

數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示屏采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得較好的視覺效果。

數字雙鉗相位伏安表結構特點
1、結構精巧，使用方便
● 手持式結構；
● 在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
● 顯示器采用了高反差液晶顯示屏，超大字符；
● 開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
2、分辨率高
    采用專業電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、低功耗
    該相位表微功耗設計，且具有電池電壓檢測功能。

工作原理
   雙鉗相位伏安表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。

使用前注意事項

1、使用儀器前請注意表面板以及背板的標簽文字和符號。

2、使用前先確認儀表及附件完好，沒有破損、裸露、斷線才可放心使用。

3、高于600V電壓不能進行測試。

4、請勿在強電磁環境下使用，以避免影響儀器正常工作。

5、禁止在易燃易爆性及危險場所測試。

6、當儀表和電池的蓋板沒有關好時，禁止使用儀器。

7、儀器在使用中，機殼或測試線發生斷裂而造成金屬外露時停止使用。

8、請勿用潮濕手操作儀器，或?qū)⑵浔┞对谟晁?，若儀器在潮濕的環境中，請勿使用，應立即更換電池。

9、保持儀器表面清潔和干燥，不能用腐蝕劑或粗糙物清潔，必須用軟布占清潔防銹除濕類的潤滑劑，輕輕擦拭電流鉗即可。

10、確定導線的連接線插頭緊密插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能用手接觸插孔，以免觸電。

11、儀表及鉗口要定期清潔和保養，避免電流鉗受到?jīng)_擊。

12、長期不使用，要將電池取出。

13、請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。
