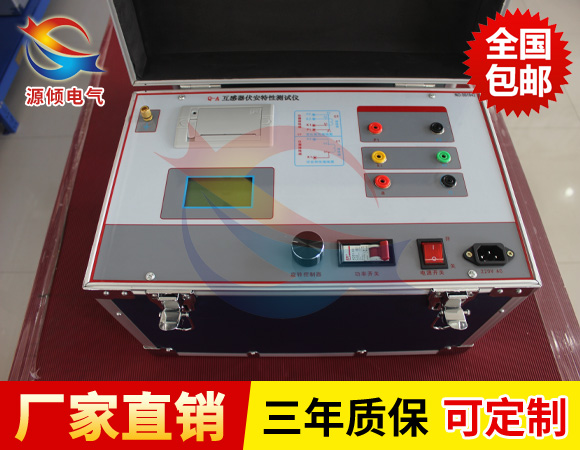

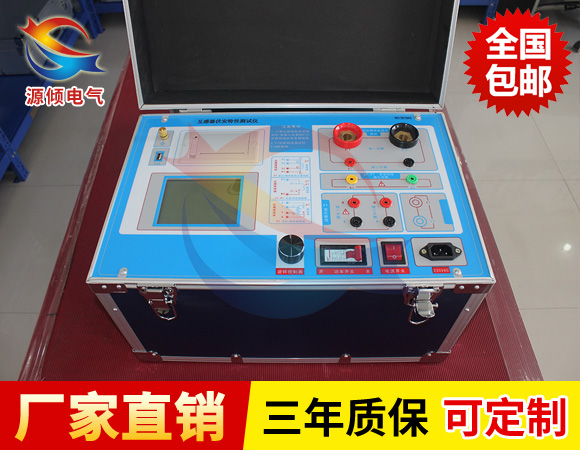

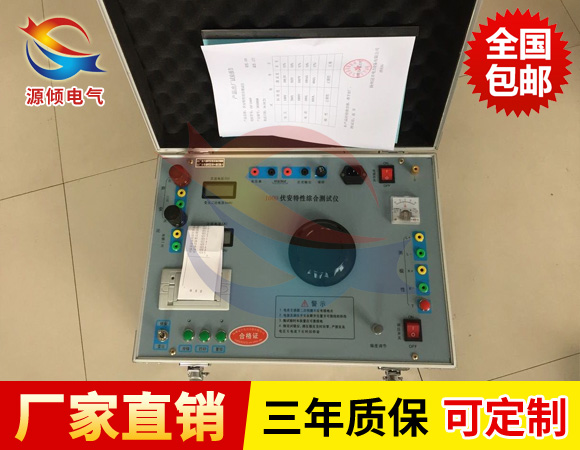

互感器變比極性綜合測試儀僅需進行簡單的數字設定：設定測試電壓、 電流裝置將自動從零逐步升壓。測試全過程自動記錄數據，并自動地將伏安特性曲線描繪并顯示出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動。快捷、簡單、精確、方便 。

儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

互感器變比極性綜合測試儀性能特點

1、可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”，“二次直阻”及“二次負載”，“二次回路”，“二次耐壓”，退磁功能。
2、內設功能狀態說明，無需說明書，極易操作、掌握。
3、伏安特性試驗：220V單機*輸出電壓高達1000V.變比測試：*電流輸出高達600A。設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
4、調壓分辨率*小可以達到0.15V。
5、測試時直接顯示伏安曲線圖，坐標自動縮放，清晰美觀，直觀方便。
6、面板自帶打印機，可隨時打印曲線圖及測試數據。
7、操作采用我公司*的光電旋轉鼠標進行。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作非常方便簡單，只需左旋、右旋、點擊，便可完成所有操作。
8、帶有大容量存儲器，可存儲2000組測試數據，數據掉電*丟失；
9、具有完善的數據查詢、瀏覽、打印、清空等功能。
10、拐點自動計算功能，試驗數據篩選打印功能。
11、背光軟件調整功能；自帶日期/時間功能。
12、帶有RS232通信接口，可以通過接口將數據上傳至電腦保存、顯示編輯、打印。
13、帶有U盤接口，可通過接口將數據上傳至電腦保存、顯示編輯、打印。
14、單機一體化，重量輕，僅重20Kg，方便攜帶，便于流動試驗。

注意事項

1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格按照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、伏安特性實驗過程中，按下控制器，測試儀將會保持目前電壓輸出，以便檢測用，再次按下控制器，試驗結束。

7、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。
