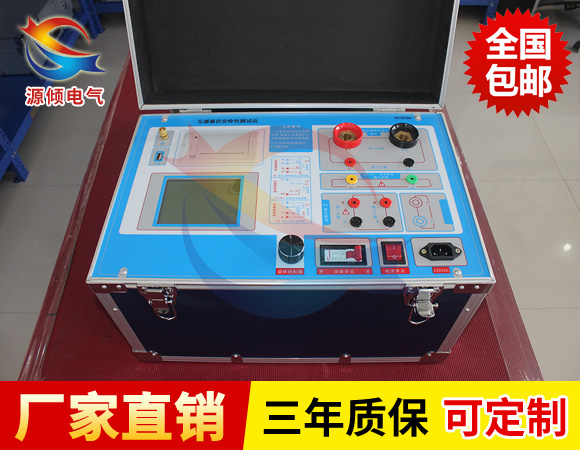

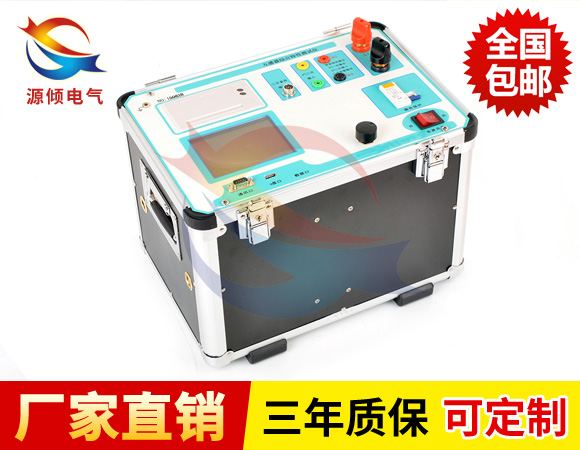

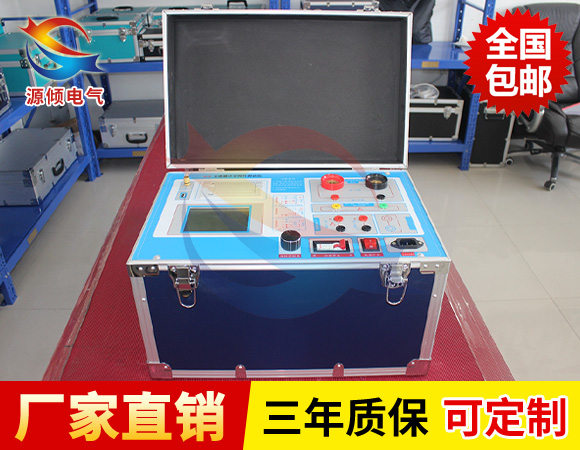

伏安特性測試儀主要用于保護類、計量類CT、PT進行自動測試，既適用于實驗室又適用于現場檢測。該儀器無需外接其它輔助設備，單機即可完成常規檢測項目。按規程自動給出CT/PT（勵磁）拐點值，自動給出5%和10%誤差曲線。
測試儀采用智能控制器，操作簡單，大屏幕液晶顯示，圖形化顯示接口。設備自帶微型打印機，可直接現場打印測試結果?？杀４娆F(xiàn)場測試數據，掉電后不丟失。支持U盤轉存資料，可以通過標準的PC進行讀取。該設備小巧輕便，便于現場試驗。

伏安特性測試儀主要功能
1、CT與PT伏安特性（勵磁特性）曲線
2、CT與PT自動給出拐點值
3、CT與PT變比測量
4、CT與PT極性判斷
5、CT一次通流測試
6、CT自動給出5%和10%的誤差曲線
7、CT與PT交流耐壓試驗
8、CT與PT鐵芯退磁

技術指標
1、工作電源：AC 220V±10%、50Hz
2、設備輸出：0～1000V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值
3、大電流輸出：0～600A
4、勵磁測量精度：≤0.5%（0.2%*讀數+0.3%*量程）
5、CT變比測量：范圍：≤5000A/1A（25000A/5A）
               精度：≤0.5%
6、PT變比測量：范圍：≤500kV
               精度：≤0.5%
7、工作環境：溫度：-10℃～40℃
             濕度：≤90%
             海拔：≤1000m

注意事項

1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格按照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、伏安特性實驗過程中，按下控制器，測試儀將會保持目前電壓輸出，以便檢測用，再次按下控制器，試驗結束。

7、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。
