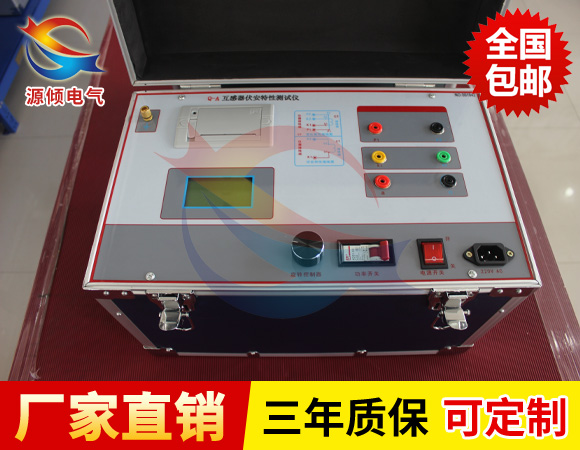

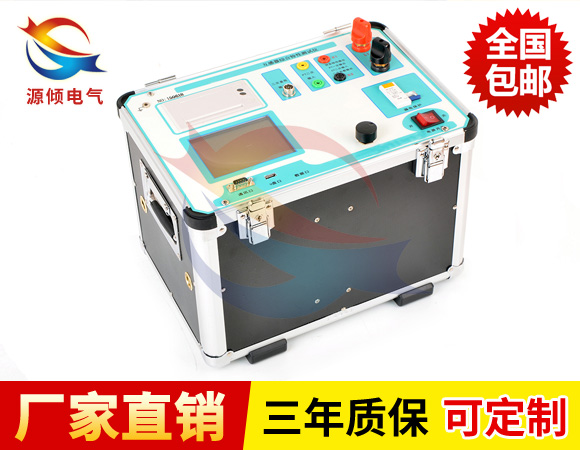

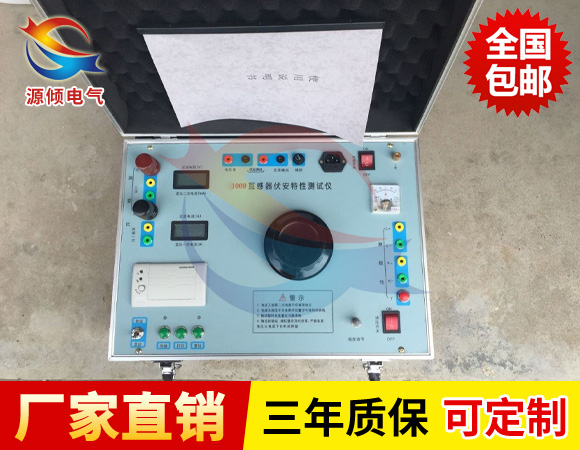

CT伏安特性測試儀是一款集互感器伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等功能于一體的綜合型互感器檢測儀器?；ジ衅鳒y試儀支持檢測CT和PT（保護類、測量類、TP類）穩態和瞬時等參數，可同時滿足實驗室與試驗現場檢測。

CT伏安特性測試儀功能特點
1、采用先進的自動變頻電源技術，勵磁電壓高達30KV。
2、滿足GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求。
3、該儀器支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數。
4、按規程自動給出（勵磁）拐點值。自動給出5%和10%誤差曲線。
5、采用智能控制器，操作簡單。大屏幕液晶圖形化顯示操作界面。
6、自帶微型快速打印機，可直接現場打印測試結果。
7、無需外接其它輔助設備，單機即可完成所有檢測項目。
8、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試。除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
9、可保存3000組測試資料，掉電后不丟失。
10、支持U盤轉存資料，可以通過標準的PC進行讀取。
11、儀器小巧輕便，便于現場測試。

技術指標
1、工作電源：AC 220V±10% 、50Hz
2、設備輸出：0～220Vrms，5Arms（20A峰值）
3、比差測試精度：≤0.05%
4、二次繞組電阻測量：
   范圍：0.1～300Ω、精度：≤0.5%
5、二次實際負荷測量：
   范圍：5～1000VA、精度：≤0.5%
6、相位測量（角差）：
   精度：±4min、分辨率：0.1min
7、CT變比測量：
   范圍：5-25000A/5A（5000A/1A）、精度：±0.5%
8、PT變比測量：
   范圍：1：10000、精度：≤0.5%
9、環境溫度：-10℃～40℃
10、環境濕度：≤90%
11、海拔高度：≤1000m
12、儀器尺寸：40×20×26(cm)
13、儀器重量：≤10Kg

使用注意：

1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格按照要求規范操作。
2、試驗前請將儀器可靠接地。
3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。
4、CT變比極性試驗時，應將不檢測的二次繞組短接。
5、做PT伏安特性試驗時，一次繞組的零位端接地。
6、實驗中嚴禁觸碰所有測試端子。
