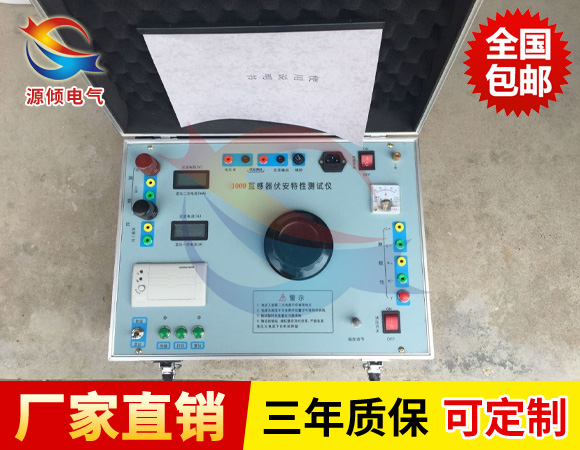

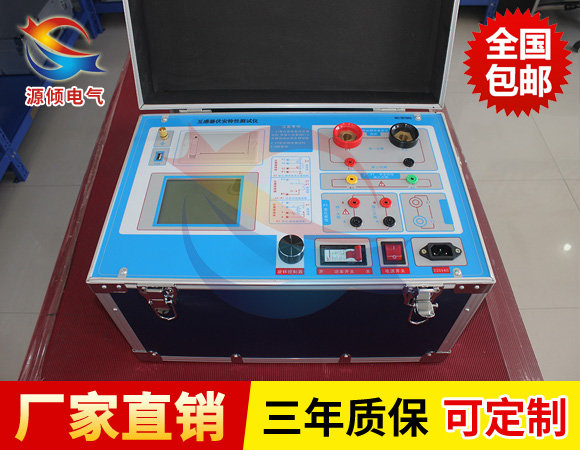

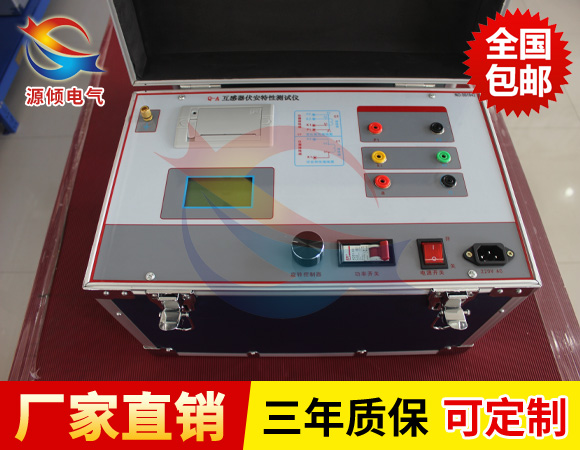

便攜式互感器伏安特性綜合測試儀本產品是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數

 儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用人體工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便高效，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。

便攜式互感器伏安特性綜合測試儀主要特點：

? 支持檢測CT和PT
? 滿足 GB1207、GB1208等規程要求.
? 無需外接其它輔助設備，單機即可完成所有檢測項目.
? 自帶微型快速打印機、可直接現場打印測試結果.
? 采用智能控制器，操作簡單.
? 大屏幕液晶，圖形化顯示接口.
? 按規程自動給出CT/PT（勵磁）拐點值.
? 自動給出5%和10%誤差曲線.
? 可保存3000組測試資料，掉電后不丟失.
? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.
? 小巧輕便≤22Kg，非常利于現場測試.

技術參數：

⒈ 輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
⒉ 工作環境溫度：0~40℃。
⒊ 輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000。
電流：瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為15A。
⒋ 數字電壓表測量范圍：0-9999V；分辨率：0.1V。
作電流顯示時：0-9.9A；分辨率：0.1mA。
⒌ 數字電流表測量范圍：0~3000A；分辨率：0.01A。
⒍ 誤差：1≤1%，U≤1%。
⒎ 測CT變比時，可自動計算變比值，并打印數據和計算結果。
⒏ 測伏安特性時，存儲并打印20組電流電壓值和伏安特性曲線。
⒐ 外型尺寸：長×寬×高=470×340×260mm3。
⒑ 重量：23Kg。

安全操作：

? 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。
? 斷開電纜連接時，總是從輸送功率的裝置開始。
? 在裝置有輸出時，切勿連接或斷開測試對象。因為外部感應存貯的能量可能導致致命的高電壓。
? 在測試時，總是保持互感器高壓側的一個端子接地。
? 不要將其它物體插入通風口或是輸入/ 輸出口。
? 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。
? 不要在多雨或潮濕氣候下操作測試儀。
? 不要在易爆氣體或蒸汽存在的環境下操作測試儀。
? 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。
? 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。
? 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。
? 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象允許電源。
? 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器或是測試儀
? 面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 安全“香蕉”插頭和塑料外殼的電纜。
? 不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。
? 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。
