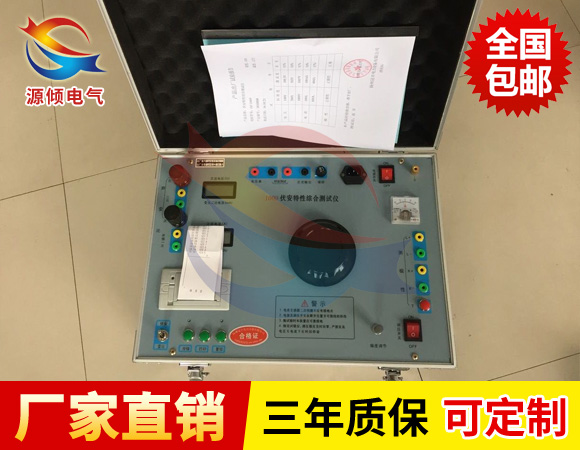

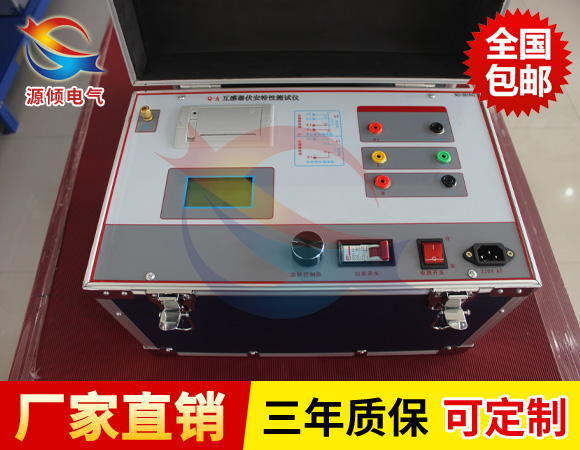

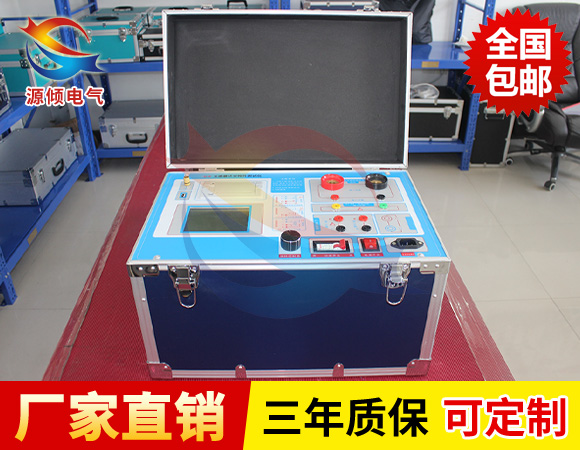

互感器伏安特性檢測儀針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器支持電流法和電壓法兩種測試方式，能測試安裝在變壓器或者開關裝置內部的套管CT，適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面。可輕松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。

互感器伏安特性檢測儀產品特點

采用電流法和電壓法檢測原理，方便現場檢測套管CT
滿足GB1207、GB1208、GB168-47(IEC60044-1.6)等規程要求.
支持檢測CT和PT.
可以6路同時檢測.支持六組變比同時測量
無需外接其它輔助設備，單機即可完成所有檢測項目.
自帶高速微型打印機:實時打印測試數據和特性曲線.
采用智能控制器，操作簡單.
全天侯大屏幕液晶，全中文菜單界面，圖形化顯示接口
按規程自動給出CT/PT（勵磁）拐點值.
自動給出5%和10%誤差曲線.
可保存3000組測試資料，掉電后不丟失.
支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
使用“一鍵飛梭”快捷操作方式，功能更強大，性能更優越，使用更方便。
實時顯示測試數據和動態描繪曲線，讀圖更加清晰。
歐式扳把快速接頭、鎖扣設計，接觸面大、通流能力強；
內置式封閉快速插頭、無遮擋設計，安全可靠；
內置足功率電源，帶載能力強，可延長大電流線
采用一次壓注成型的工程塑料箱，堅固可靠.
整機嵌壓式結構，分散應力；減震緩沖處理，確保物流的可靠性.
小巧輕便≤30kg，非常利于現場測試

 注意事項

1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格按照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線甩開。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、伏安特性實驗過程中，按下控制器，測試儀將會保持目前電壓輸出，以便檢測用，再次按下控制器，試驗結束。

7、在做CT變比實驗時，如果一次電流比較大導致接線柱過熱，應等接線柱溫度降低后再擰開一次連線。
