目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500kV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。

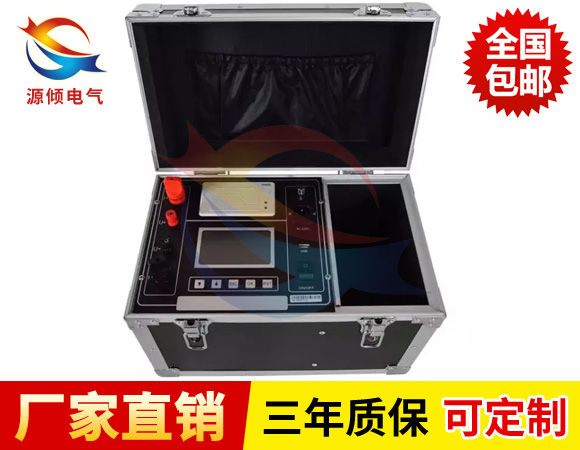

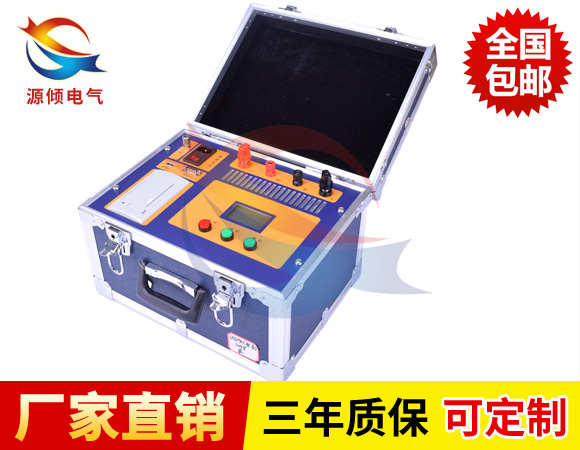

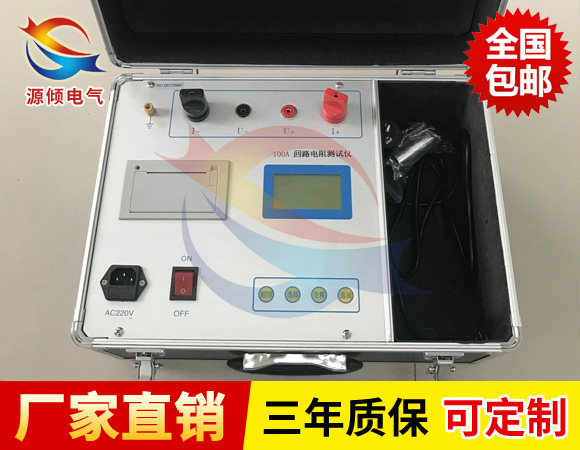

智能型回路電阻測試儀是根據中華人民共和國新電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A?？稍陔娏?00A的情況下直接測得回路電阻，并用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

變壓器回路電阻測試儀產品特征

1、大電流：回路電阻測試儀采用新電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果

2、抗干擾能力強：在嚴重干擾條件下，液晶屏Z后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好

3、本回路電阻測試儀使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接插件的使用增強了抗振性能

4、攜帶方便：體積小、重量輕

技術參數

1、輸出電流：100A
2、測量時間：5秒～60秒
3、測量范圍：0～10000μΩ
4、分 辨 率：0.1μΩ
5、測量精度：±(0.5%讀數+2個字)
6、工作電源：AC 220V±10%、50Hz±1Hz
7、使用條件：環境溫度：-10℃～50℃
             環境濕度：≤85%RH

使用方法

1. 按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。
2. 接通AC220V電源(注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示“000”(可在未數允許一位數跳動)。
3. 按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示“1”表示所測回路超量程)。
4. 測試完畢，將電流輸出調節旋鈕(按逆時針)調至Z小，復位測量開關，再切斷電源開關。
5. 如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

注意事項：
1.機箱內部散熱器等元件直接與市電相連，故切勿任意打開機蓋以確保人身安全。
2.在測試過程中，被測電阻不能脫開，否則易損壞儀器。
3.測試高低壓開關時，被測件必須接地。
4.電流線的長度和截面有一定要求，不宜隨意更改。
5.本儀器采用三眼電源插座，地線端必須接地良好。
6.本儀器不得測試帶電物體，有感元件（如變壓器、電機線包）的回路電阻。
