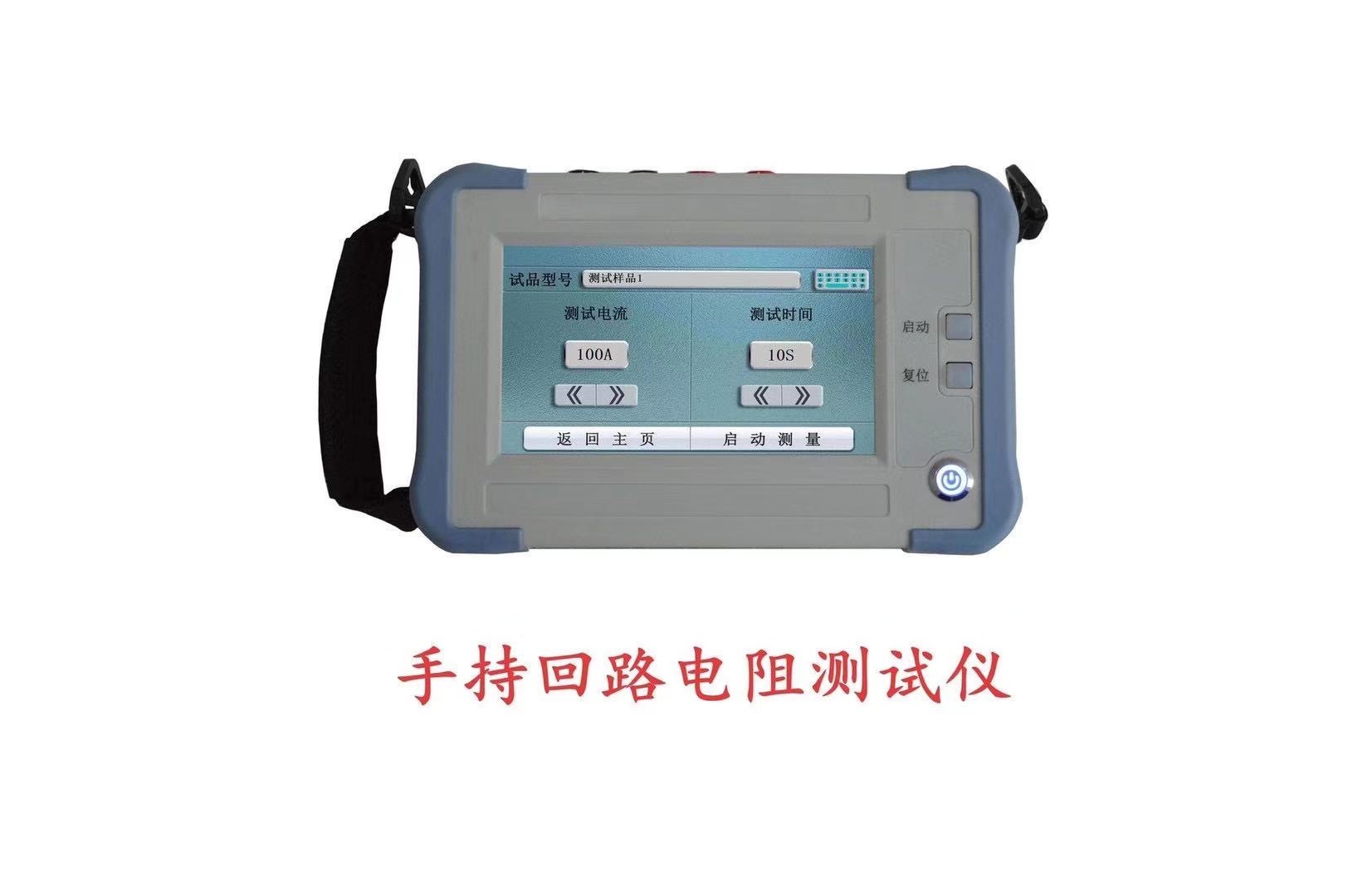

手持式回路電阻測試儀是根據中華人民共和國電力執行標準DL/T845.4-2004，采用高頻開關電源技術和數字電路技術相結合設計而成?；芈冯娮铚y試儀適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A和200A?？稍陔娏?00A的情況下直接測得回路電阻，也可以在電流200A的情況下直接測得回路電阻，Z后的測試結果都用數字顯示出來。該儀器測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求.

小型回路電阻測試儀產品特點

1、大電流：回路電阻測試儀采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果
2、抗干擾能力強：在嚴重干擾條件下，液晶屏Z后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好
3、使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時jun品接插件的使用增強了抗振性能
4、攜帶方便：體積小、重量輕

技術參數

1、測量范圍：0—1999.9μΩ 分辯率：0.1μΩ

2、測試電流：DC50A、100A、150A、200A四檔固定輸出

3、測量精度：0.5%±1d

4、測量精度：0.5級

5、顯示方式：LCD中文顯示

6、可儲存100組數據

7、工作方式：連續

8、電源：AC220V

9、體積：（長×寬×高mm）340×280×210

使用方法

1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護。

安全措施

1、操作者應具備一般電器設備或儀器的使用常識。

2、使用本儀器前要認真閱讀使用說明書。

3、對儀器的調整維修必須由專業人員進行，不要自行處理。

4、儀器應避免劇烈震動，避免高溫和陽光直射。

5、本儀器為測量純電阻回路設計，不得測量感性回路。

6、測試中不能拆除測試線。

7、儀器接地線必須接好
