目前，電力系統中普遍采用常規的QJ44型雙臂直流電橋測量接觸電阻，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷。在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準DL/T845.4—2004《電阻測量裝置通用技術條件：回路電阻測試儀》和新版檢定規程JJG1052-2009《回路電阻測試儀、直阻儀檢定規程》作出對測量（隔離）開關、斷路器等接觸電阻的測量電流不小于直流100A，小電流維持時間不低于60S的規定，確保試驗結果準確。

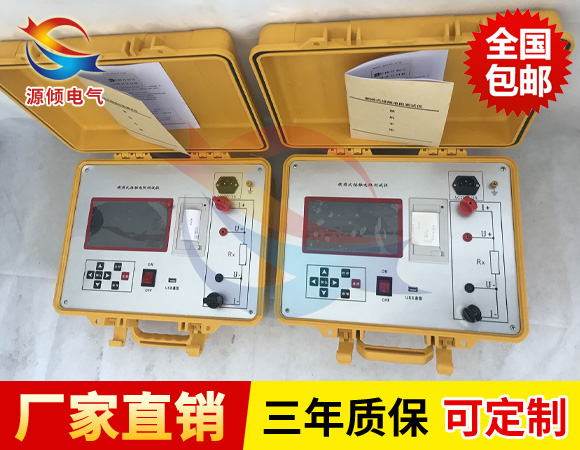

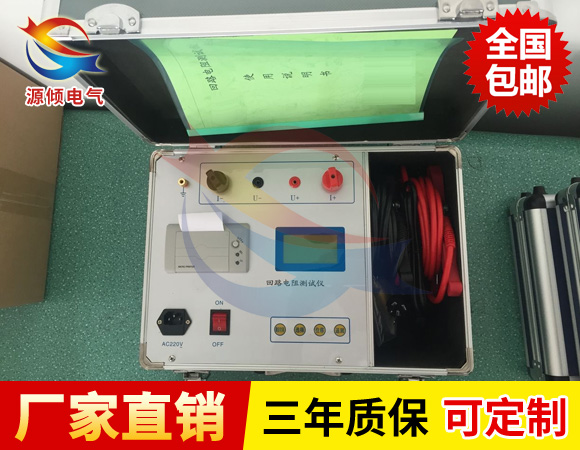

接觸回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；自定義測試時間，大設定時間599S,遠大于標準規定的60S；是國內目前能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

全新回路電阻測試儀技術指標

測量范圍：0-1999μΩ 分辨率：0.1μΩ

測量電流：＞100A DC

測量精度：±1級  ±5μΩ

顯示方式：液晶顯示

工作溫度：-10℃~50℃

工作電流：AC220V±10%

體 積：445×285×230

重 量：6.2Kg

使用方法

1、接通儀器的電源線，將隨機配備的測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護。
