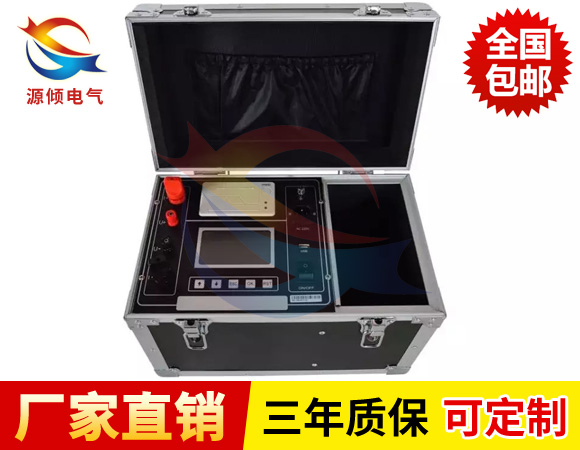

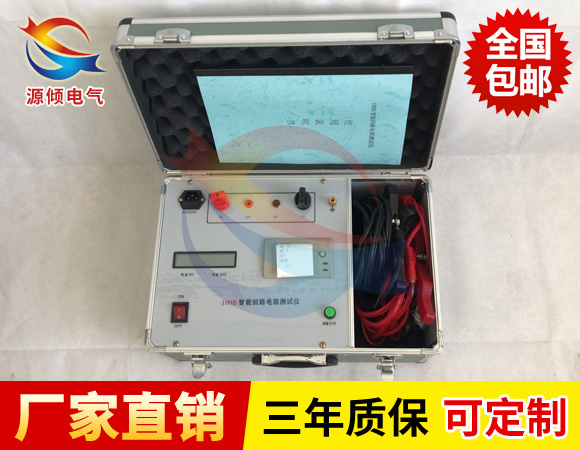

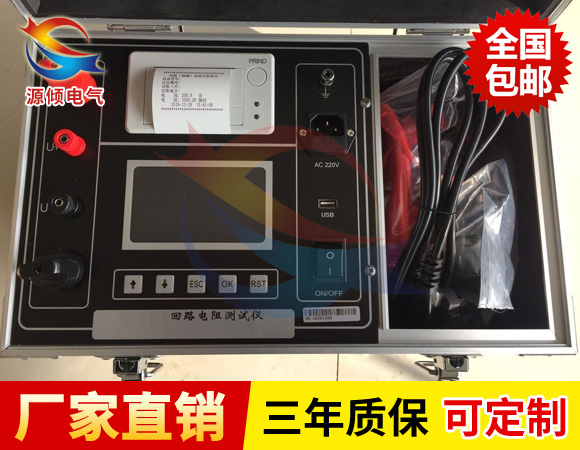

高精度回路電阻測試儀操作面板采用人體工學設計，符合操作習慣，采用高頻開關電源和數字電路技術，適用于開關控制設備回路電阻的測量。測試電流采用國家標準推薦的直流100A?？稍谥绷?00A的情況下直接測得回路電阻，測試結果用大屏幕液晶LCD顯示，并有數據存儲、輸出打印、時間設置等功能，另有50A檔位供用戶選擇；自定義測試時間，大設定時間599S,遠大于標準規定的60S；是國內目前能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過進口大電流微歐計。符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

優質回路電阻測試儀產品特征

1、大電流：采用新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

2、高穩定性：在嚴重干擾條件下，液晶屏后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

3、高精度：采用雙路高速16位Σ－Δ AD采樣，數字信號處理技術，Z高分辨率達到0.01μΩ，是目前國內目前能達到0.01μΩ分辨率且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。

4、智能化：口高性能CPU，測量時系統根據信號大小自動切換量程，確保測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器安全使用。

5、高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，軍品接插件的使用增強了抗振性能。

6、功能強大：電流流50A、100A中自由選擇，測試時間在5s~599s內任意設定，克服其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過其他同類儀器的性能。

7、人機界面友好：旋轉鼠標輸入數據，方便快捷，自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。

8、USB轉存：通過USB接口將測量數據轉存到U盤，結合上位機軟件對測量數據進一步分析處理。

9、使用方便：體積小、重量輕，便于攜帶。

使用方法

1、接通儀器的電源線，將隨機配備的測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。

2、確認無誤后，接通電源開關，按“→”鍵，進入測試時間,

   按 “↑↓”鍵，選擇測試時間

3 設置好各項參數，按確定鍵后,儀器自動測試，并顯示結果：

4 若重新測試，請按“返回”鍵，重新測試。

本機內置100A開關電源，使之達到恒流100A回路實時跟蹤測試。保證測試結果正確。

5 如顯示電流無回路請檢查接線是否正確或被測品超量程。

6 測試結束后請關掉電源。

7 測試鉗請愛護。
