智能型無線核相儀是由探測器、接收器(主機)、伸縮絕緣桿、監控軟件、USB通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，直線傳輸距離約80米。主機選用4.3寸65K色LCD彩屏，可以同屏顯示相位、頻率、相序、及核相結果，動態向量圖指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，會使測試變得簡單輕松；主機還設計有USB接口，現場測試保存的數據可以通過監控軟件導入電腦，便于歷史數據查閱和管理。絕緣桿以無堿玻璃纖維布為基材，用環氧酚醛樹脂作為粘合劑加熱卷壓烘焙固化而成，具有高絕緣、可伸縮、防潮、抗沖擊、抗彎、輕便等特性。

智能型無線核相儀產品特性

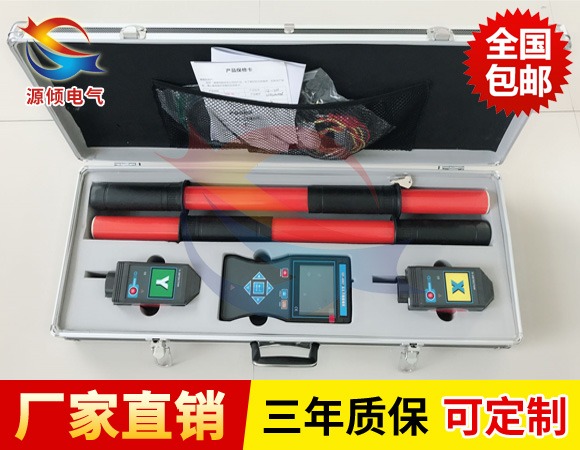

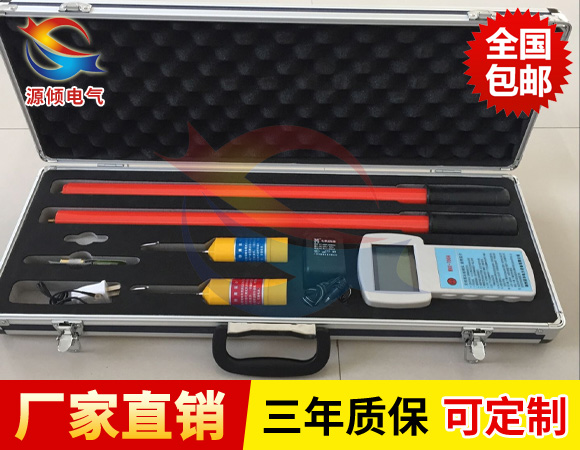

◆ 測試系統由主機（接收）、X采集器（發射）、Y采集器（發射）所組成（附件包括雙配X采集器（發射）、Y采集器（發射）鋁合金包裝箱、測試線、電池）
◆ 本系統全采用數字電路，功能齊全。本系統低功耗，正常使用每年更換一次電池即可（因普通電池自然放電）。當X、Y采集器或主機電源電壓低時主機屏幕有低壓告警顯示。

產品功能

◆ 測量10kv以上采用非接觸方法核相，可在兩個不同電壓等級核相，即可定性測量（同相、不同相）又可定量測量（兩供電線路相角差如30度、60度）。
◆ 測量相序 （順相序120度、逆相序240度）
◆ 驗電功能 當X和Y采集器接觸到高電壓線時，如線路有電主機則顯示X和Y。
◆ 無線核相—安全可靠
◆ 中文顯示—定性直觀
◆ 數字顯示—定量準確

參數

◆ 準確度 同相誤差≤3度 不同相≤5度
◆ 主機電源9V ±2V
◆ 采集器電源 7.5V ±1.5V
◆ 采集器X、Y和主機視距傳輸距離≤80m
◆ 采集器電壓為0.38kv┉500kv
◆ 工作溫度–35℃┉ +50℃
◆ 絕緣伸縮拉桿 縮態為650mm 伸態為3300mm
◆ 包裝箱尺寸（長×寬×高）650mm×250mm×100mm
◆ 產品全重5kg

注意事項

①高壓核相儀使用時，因帶電作業，故接地線要牢固、可靠，(低壓可不使用接地線)必須按照電業安全工作規程有關規定進行，絕緣桿要定期做安全檢查，以保證人身設備安全。

②高壓核相儀用完后，放進盒內要妥善保管，保證通風干燥，以免受潮和化學腐蝕，以備再用。

③要按不同等級的使用電壓，選用合適等級的線路核相驗電儀(高壓核相器)，嚴禁一儀多用。

④做預防性實驗時，要取下上桿，只做下桿，以免上桿內電子元件損壞造成測量不準確
