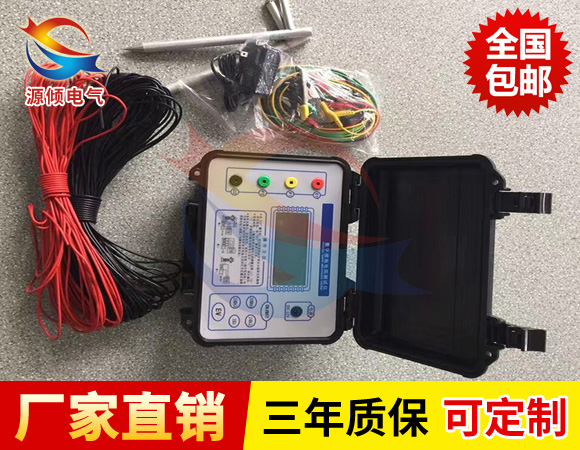

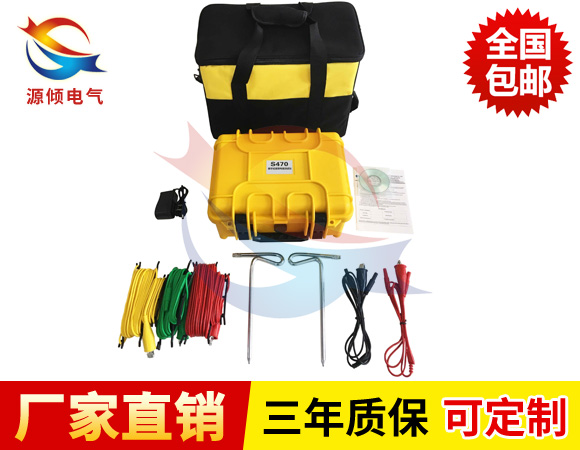

抗干擾型接地電阻測試儀本表摒棄傳統的人工手搖發電工作方式，采用中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

接地電阻測試儀用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～20Ω，0～200Ω，0～2000Ω。

抗干擾型接地電阻測試儀主要特點

 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。

采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。

允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。

本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

技術指標

1、使用條件

環境溫度：0℃～+45℃

相對濕度：≤85%RH

2、測量范圍及恒流值（有效值）

電阻：0～20Ω（10mA）20～200Ω(1mA)200～2000Ω(1mA)

電壓：AC  0～20V

3、測量精度及分辨率

精度：0～0.2Ω≤±3%±1d

0.2Ω～2000Ω≤±1.5%±1d

1～20V≤±3%±1d

分辨率：0.01Ω、0.1Ω、1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

允許輔助接地電阻RC（C1與C2之間）

0～20Ω     ≤1KΩ

20～2000Ω  ≤2KΩ

RP（P1與P2之間）<40KΩ  誤差≤±5%

允許地電壓（工頻有效值）≤5V 誤差≤±5%

5、電源及功耗

Z大功率損耗≤2W

直流：8×1.5V(AA，R6)電池

交流：220V/50Hz

6．體積與重量

體積：220mm×200mm×105mm   重量：≤1.4kg

注意事項：

1、接地線路要與被保護設備斷開，以保證測量結果的準確性。

2、被測地極附近不能有雜散電流和已極化的土壤。

3、下雨后和土壤吸收水分太多的時候，以及氣候、溫度、壓力等急劇變化時不能測量。

4、探測針應遠離地下水管、電纜、鐵路等較大金屬體，其中電流極應遠離10m以上，電壓極應遠離50m以上，如上述金屬體與接地網沒有連接時，可縮短距離1/2~1/3。

5、連接線應使用絕緣良好的導線，以免有漏電現象。

6、注意電流極插入土壤的位置，應使接地棒處于零電位的狀態。

7、測試宜選擇土壤電阻率大的時候進行，如初冬或夏季干燥季節時進行。

8、測試現場不能有電解物質和腐爛尸體，以免造成錯覺。

9、當檢流計靈敏度過高時，可將電位探針電壓極插入土壤中淺一些，當檢流計靈敏度不夠時，可沿探針注水使其濕潤。

10、隨時檢查儀表的準確性。
